  FT801 - 电容式触摸显示器,音频和触摸控制器

FT801 汇集EVE技术的功能和系统的优势以增加亮度,互动性和生动性并结合电容式触摸屏相关技术。

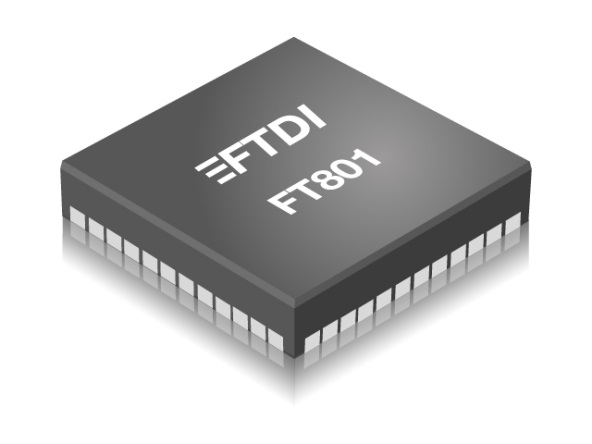

该器件是一个48引脚QFN的封装与FT800相同,提升为电容式触摸以FT800的架构再利用,同时提供在FT800包括3合1功能(显示、音频和触觉) 的优点和1/16像素的分辨率,从而降低物料清单成本。


 主要硬件特性
  • 单芯片可以有显示,音频和触摸控制的功能
  • 高达512×512像素分辨率
  • 262K色(6红、6绿、6蓝)
  • 抗锯齿
  • 2位色彩抖动 (colour dither)
  • 可编程的HSYNC和VSYNC计时
  • 背光控制
  • 面向对象(Object oriented)程序设计方法
  • 嵌入式小部件(widgets)以帮助创建复杂的图像
  • 单声道音频输出
  • 64种内置的和弦铃声
  • 线性8位单声道解码PCM,4位ADPCM 和 μ-Law 法采样,频率从8kHz到48kHz
  • SPI/I2C 到主机微控制器(MCU)
  • 1.8V到3.3V IO电压范围到微控制器
  • 3V3电压范围在RGB引脚
  • 工作温度范围: -40°C 至 85°C
  • QFN-48封装 (符合 RoHS)
  • 电容式触摸屏支持多达5触摸点和手势检测
  • 硬件引擎识别触摸和跟踪触摸运动,多达255个触摸标签(touch tag)并提供通知
  • 增强了草图(sketch)处理
  • 可编程中断控制器提供中断至MPU/ MCU
  • 没有帧缓冲区(frame buffer)内存的需求
  • 面向对象(Object oriented)架构,允许使用低成本单片机作为系统的主机,使用I2C (时钟高达3.4MHz)和SPI(高达30MHz)接口。
  • 支持表面型(mutual)和投影型(projected)电容式触控显示控制器
使用FT801作设计

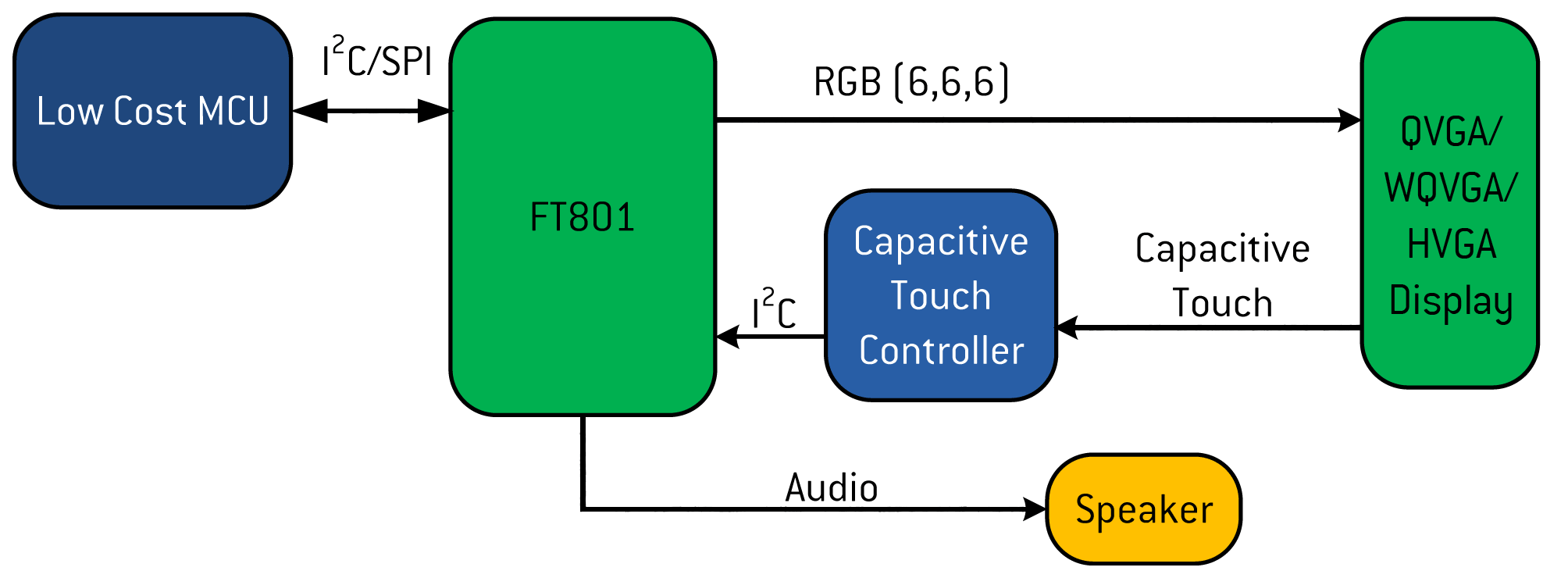

FT801可通过I2C接口很容易地连接到电容式触摸控制器。当检测到触摸时, 电容式触控面板模组(CTPM)发出一个中断时,此中断信号将通知FT801经由I2C读取触摸数据。 此外,FT801支持电容触摸模式,使用现有FT800应用代码将单点触摸事件或检测,扩展为多点触摸传感(最多5个接触点) 和手势。
