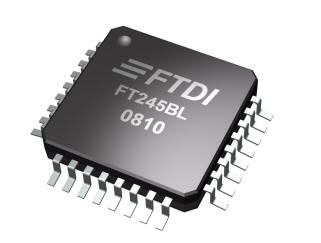

  FT245B - USB FIFO 集成电路
推荐使用FT245R版本于新设计

FT245B是FTDI第二代主流的USB FIFO设备,
FT245BL是它的无铅版本。



该器件不仅为其前代产品 (FT8U245AM) 增加了额外的功能,减少了外部元件数量,而且还保持了与原版的高度引脚兼容性, 使其易于升级或降低现有设计的成本,并增加了使用它的可能性 新应用领域的设备。





  产品信息



  主要硬件特性
  • 单芯片USB <=> 并行双向数据传输FIFO接口。
  • 数据传输速率高达每秒1M字节(D2XX驱动程序)
  • 数据传输速率高达每秒300K字节(VCP驱动程序)
  • 通过4线握手接口,可轻松连接MCU / PLD / FPGA逻辑
  • 整个USB协议都在该芯片上处理,不需要USB特定的固件编程。
  • FTDI免版税的虚拟COM端口(VCP)和直接(D2XX)驱动程序在大多数情况下免除USB驱动程序开发的要求。
  • 384字节FIFO 传送缓冲区/ 128字节FIFO 接收缓冲区,用于高数据吞吐量
  • 新增SI引脚支持资料立即传送功能,以优化数据吞吐量
  • 使用PWREN#和WAKEUP引脚支持USB暂停/恢复。
  • 使用PWREN#引脚支持大功率USB总线供电设备
  • 可调整的读取缓冲区超时
  • 内置事件字符。
  • FIFO和控制信号已集成电平转换器,用于连接5V和3.3V逻辑电路
  • 集成 USB IO的3.3V稳压器
  • 集成上电复位(power-on-reset)电路。
  • 集成6MHz - 48Mhz时钟倍频PLL
  • 支持USB批量或同步数据传输模式
  • 新的Bit-Bang模式允许数据总线用作8位通用IO端口,无需MCU或其他支持逻辑
  • 4.35V至5.25V单电源供电
  • 兼容UHCI / OHCI / EHCI主机控制器。
  • 兼容USB 1.1 和 USB 2.0
  • 外部EEPROM中的USB VID,PID,序列号和产品描述字符串
  • 可經由USB介面進行EEPROM編程
  • 紧凑型32-LD LQFP或QFN-32封装
  • 符合欧盟指令2002/95 / EG RoHS的无铅设备(FT245BL和FT245BQ)





  应用领域
  • 将基于MCU / PLD / FPGA的设计连接到USB
  • 将旧版外设升级到USB
  • USB仪器
  • USB工业控制
  • USB音频和低带宽视频数据传输
  • PDA <=> USB数据传输
  • USB MP3播放器界面
  • USB闪存卡读卡器/写卡器
  • 机顶盒(S.T.B.)PC - USB接口
  • USB数码相机接口
  • USB硬件调制解调器
  • USB无线调制解调器
