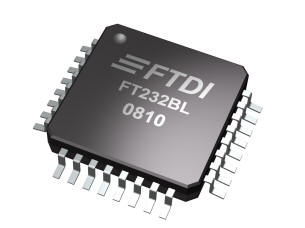

  FT232B - USB UART集成电路
推荐使用FT232R版本于新设计

FT232B是FTDI第二代流行的USB UART设备,FT232BL是 FT232BM的无铅版本。  FT232BQ提供QFN-32无铅封装与FT232BL的功能相同。



该器件不仅为其前代产品(FT8U232AM) 增加了额外的功能,减少了外部元件数量,而且还保持了与原版的高度引脚兼容性,使其易于升级或降低现有设计的成本,并增加了使用它的可能性。 新应用领域的设备。



  产品信息



  主要硬件特性
  • 单芯片USB <=> 异步串行数据传输
  • 完全握手 & 调制解调器接口信号
  • UART接口支持7/8数据位,1/2停止位和奇数/偶数/标记/空格/无奇偶校验
  • 数据传输速率为300波特 => 3M 波特(TTL电平)
  • 数据传输速率为300波特 => 1M 波特 (RS232电平)
  • 数据传输速率为300波特 => 3M 波特 (RS422/RS485电平)
  • 384字节Rx缓冲区/ 128字节Tx缓冲区,用于高数据吞吐量
  • 可调整的Rx缓冲区超时
  • 完全辅助的硬件或X-On / X-Off握手
  • 内置支持事件字符和换行条件
  • RS485的自动发送缓冲控制
  • 通过SLEEP#和RI#引脚支持USB挂起/恢复
  • 通过PWREN#引脚支持大功率USB总线供电设备
  • UART上的集成电平转换器和控制信号,用于连接5V和3.3V逻辑电路
  • 用于USB IO的集成3.3V稳压器
  • 集成上电复位电路
  • 集成6MHz - 48Mhz时钟倍频PLL
  • USB批量或同步数据传输模式
  • 4.35V至5.25V单电源供电
  • UHCI / OHCI / EHCI主机控制器兼容
  • USB 1.1和USB 2.0兼容
  • USB VID,PID,序列号和产品描述字符串存放于外部EEPROM
  • EEPROM通过USB可编程板载
  • 紧凑型32-LD LQFP或QFN-32封装
  • 可作为符合欧盟指令2002/95 / EG RoHS的无铅设备(FT232BL和FT232BQ)





  应用领域
  • USB <=> RS232 转换器
  • USB <=> RS422 / RS485 转换器
  • 将RS232传统外设升级到USB
  • 蜂窝和无绳电话USB数据传输电缆和接口
  • 将基于MCU的设计连接到USB
  • USB音频和低带宽视频数据传输
  • PDA <=> USB数据传输
  • USB智能卡读卡器
  • 机顶盒(S.T.B.)PC - USB接口
  • USB硬件调制解调器
  • USB无线调制解调器
  • USB仪器
  • USB条形码阅读器
