飞速行驶的 USB
您的USB2.0高速应用的完整解决方案


 ICs

FTDI的集成电路发展是在简单原则的引导下,使得设计更容易。这意味着考虑到不只是芯片的设计,而且还系统集成和软件的需求,功能增值和设计支持。 为此,FTDI提供广泛的产品提供包括全速和高速芯片的USB外设,主机,和桥接的USB解决方案,以及我们的Vinculum系列16位微控制器的多端口USB功能。

在2013年,FTDI扩展USB设计简单概念,让图形界面市场显示变得容易。随着EVE(嵌入式视频引擎)的引入,提供物件导向为图形的新显示技术。FT800装置是第一个EVE系列的集成电路产品。提供48引脚QFN封装(7x7毫米),这丰富的设备支持显示器功能,音频和触摸功能提供人机界面的完整解决方案,实现高品质图像的QVGA和WQVGA显示屏。 在2014年此系列扩展包含电容触摸功能的EVE集成电路版本,而2015年已经看到FT81X一系列的发表,另外4个设备加入到EVE产品系列:FT810,FT811,FT812和FT813。

对于每个产品的详细说明,请点击适当的产品名称或选择从左侧的主菜单。

FTDI芯片的RoHS 声明 ,可以在我们的 文档部分.

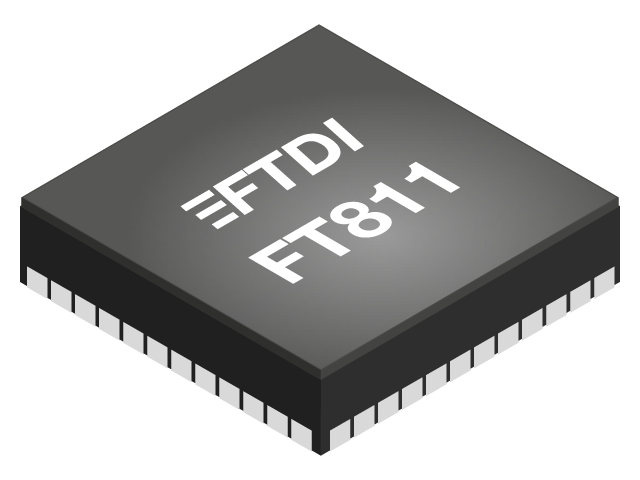

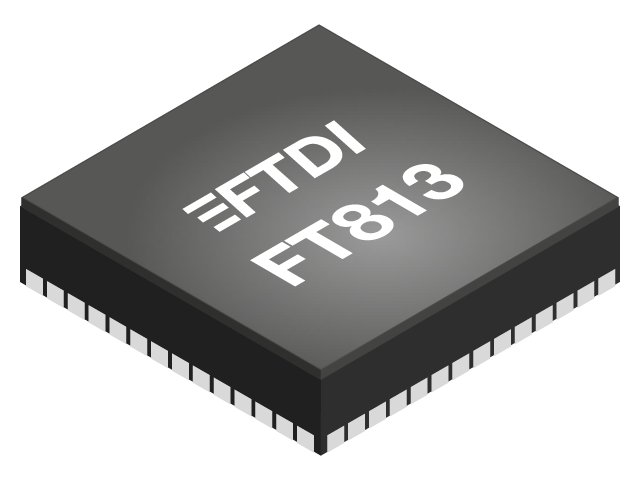

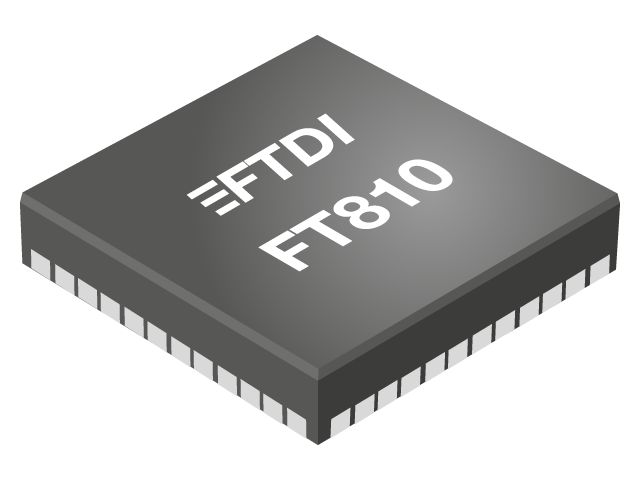

 FT8xx芯片系列 – 嵌入式视频引擎

FT8xx系列设备提供实现图形控制器到设计成本优化的解决方案。通过对线的绘制显示由线的基础上,采用物件导向编程FT8xx的简化设计和降低材料成本。 也支持此系列音频输出和触摸控制功能,所有控制在低带宽的SPI或I2C 接口。

设备 FT800

FT801
FT810
FT811

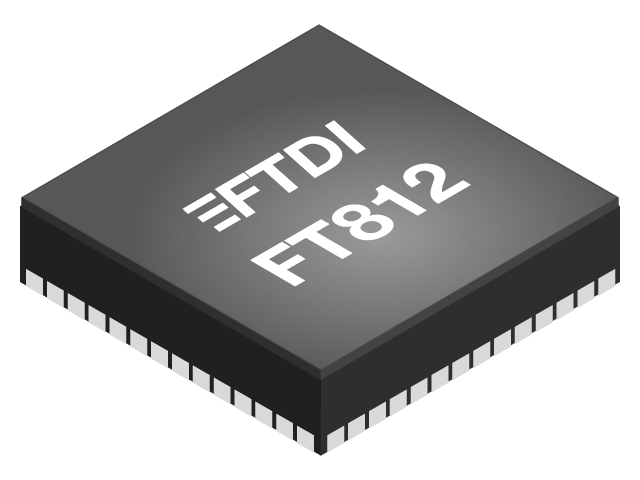

FT812
FT813
目标显示分辨率 HVGA, WQVGA, QVGA HVGA, WQVGA, QVGA HVGA, VGA, WVGA, SVGA HVGA, VGA, WVGA, SVGA HVGA, VGA, WVGA, SVGA HVGA, VGA, WVGA, SVGA
RGB 接口 18 位
(RGB666)
18 位
(RGB666)
18 位
(RGB666)
18 位
(RGB666)
24 位
(RGB888)
24 位
(RGB888)
触控功能 电阻式触控 通过I2C接口到电容式触摸控制器 电阻式触控 通过I2C接口到电容式触摸控制器 电阻式触控 通过I2C接口到电容式触摸控制器
控制接口 SPI/I2C

SPI/I2C

SPI/QSPI SPI/QSPI SPI/QSPI SPI/QSPI
物件存储容量 256kB 256kB 1MB 1MB 1MB 1MB
音频输出 单声道 单声道 单声道 单声道 单声道 单声道
模拟输入 不支持 不支持 不支持 不支持 单声道 单声道
背光控制 支持 支持 支持 支持 支持 支持
图像解码器 BMP, DXT1, software JPG BMP, DXT1, software JPG BMP, DXT1, hardware JPG BMP, DXT1, hardware JPG BMP, DXT1, hardware JPG BMP, DXT1, hardware JPG
供电 3.3V 3.3V 3.3V 3.3V 3.3V 3.3V
主机接口
IO电压
1.8-3.3V 1.8-3.3V 1.8-3.3V 1.8-3.3V 1.8-3.3V 1.8-3.3V
时钟振荡器 内部/
外部
内部/
外部
内部/
外部
内部/
外部
内部/
外部
内部/
外部
工作温度 -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C
封装 48 引脚 VQFN 48 引脚 VQFN 48 引脚 VQFN 48 引脚 VQFN 56 引脚 VQFN 56 引脚 VQFN

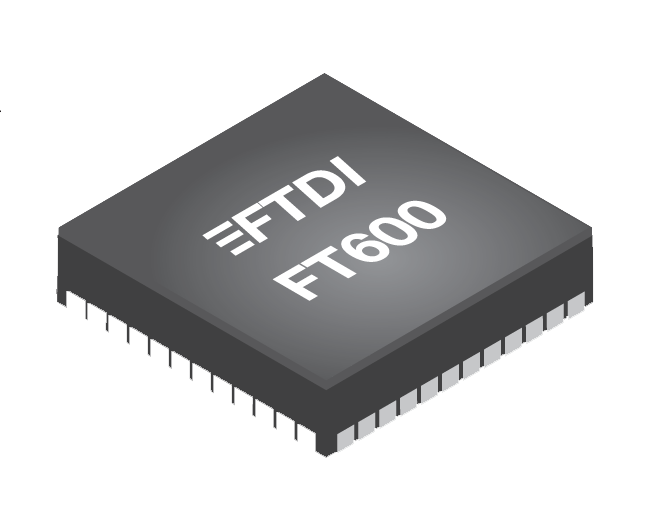

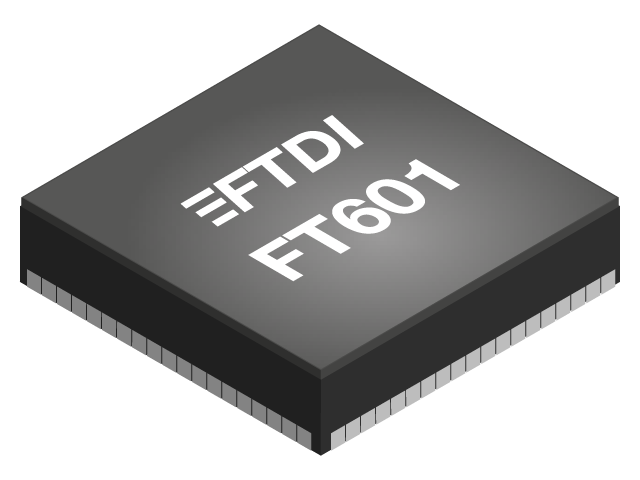

 FT60x系列芯片 – SuperSpeed USB3.0

FT60x系列提供了一个USB3.0超先进先出桥接(FIFO Bridge),拥有多达5Gbps的带宽。 在16和32位并行FIFO宽度的接口选项,芯片提供众多应用包括高分辨率的相机和显示器连接,多功能打印机和更多应用。

装置
FT600


FT601

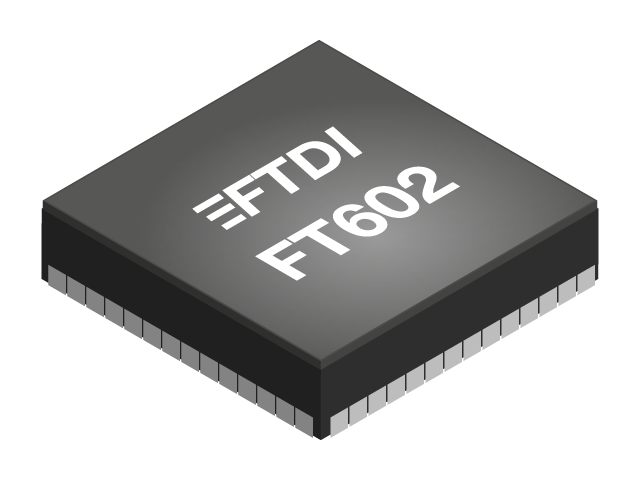

FT602


速度 SuperSpeed (5GBps), 高速 (480Mbps), 全速 (12Mbps)
USB类别 供应商类(Vendor) 供应商类(Vendor) 通用视频类(UVC)
接口 16位宽 FIFO 32位宽 FIFO 32位宽 FIFO
可配置的端点 最高支持8个
数据爆发速率 最高支持400Mbps
数据缓冲内存 最高支持16kB FIFO
电压支持 1.8V, 2.5V and 3.3V
操作温度 -40°C to +85°C
封装

QFN 56

QFN 76 QFN 76

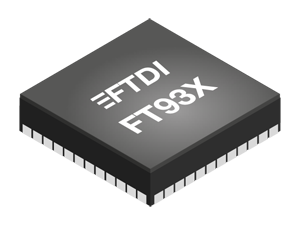

 FT93x系列芯片 – 32位 MCU

FT93x系列已发展为高速接口桥接任务。 具有UART,SPI主/从,I2C主/解码,SD SDA主机控制器和USB2.0高速外设端口,适用于具有高集成度和低功耗的USB到多接口桥接和嵌入式应用。 内置D2XX硬件引擎,兼容D2XX驱动程序,提供出色的互连功能和快速的数据速率。

功能 FT930Q

FT931Q

FT932Q

FT933Q

UART 0 / 1 X X X X
UART 2 / 3 X - - -
SPI 主端 X X X X
SPI 从端 X X X X
I2C 主端与从端X X X X
RTCX X - -
DAC 0 / 1 X X X -
ADC 1 X X X -
ADC 2 / 3 X X X X
USB从端 X X X X
PWM 0-3 X X X X
PWM 4-7 X X X -
SDH主控制器 X X X -
调试器 X X X X
操作温度°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C
封装 QFN-68 QFN-56 QFN-48 QFN-48

 FT90x系列芯片 – 32 bit MCU

FT90x系列已发展为高速接口桥接任务。 随着平行摄像机输入,10/100 Base-TX以太网接口、CAN总线和USB2.0高速外设和主机端口,该系列提供出色的互连能力和快速的数据传输速率。

功能 FT900

FT901

FT902

FT903

FT905

FT906

FT907

FT908

CAN2.0 Y - Y - Y - Y -
以太网络 10/100 Y Y - - Y Y - -
摄像机
VGA
Y Y Y Y - - - -
SD3.0 Y Y Y Y - - - -
I2S 主端与从端Y Y Y Y - - - -
I2C 从端 Y Y Y Y - - - -
其他* Y Y Y Y Y Y Y Y
封装

QFN 100/
LQFP 100

QFN 100/
LQFP 100
QFN 100/
LQFP 100
QFN 100/
LQFP 100
QFN 76/
LQFP 80
QFN 76/
LQFP 80
QFN 76/
LQFP 80
QFN 76/
LQFP 80



*USB主机,USB外设,SPI,UART,ADC,DAC,I2S,PWM,RTC,定时器/看门狗,中断控制器

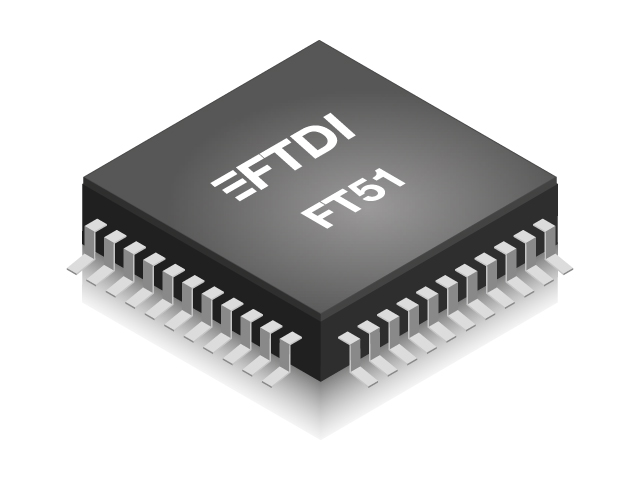

 FT51A系列 - 8位 MCU

FT51A系列提供兼容8051的内核,具有同类最佳的性能和独特功能,包括多个ADC,USB2.0全速设备和USB集线器功能,用于级联多个FT51A系统,或者连接一个额外的USB外设,如鼠标或 键盘。

装置 FT51A
描述 8位 MCU
高速运行 48MIPS @ 48MHz
程序 / 阴影内存 16kB
单电源供电 +5V
工作电流 20mA
暂停电流 150uA
MCU 接口 SPI / I2C / UART / USB Device / USB Hub / ADC / PWM
MCU 接口电压 1.8V to 3.3V
操作温度 °C -40°C to +85°C
封装 48 引脚 WQFN
44 引脚 LQFP
32 引脚 WQFN
28 引脚 SSOP

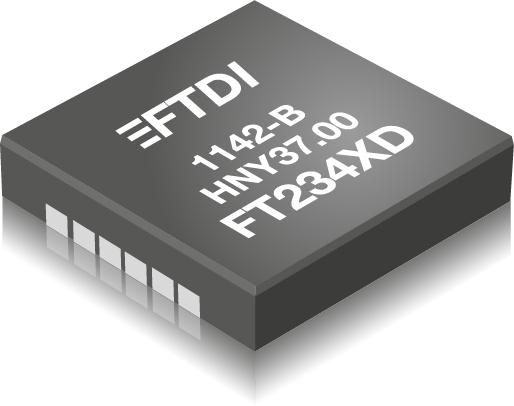

 FT-X 系列芯片 – 全速USB外设的桥接

新FT-X系列的全速USB设备桥接,提供更多的接口选择具有低功耗、低引脚数和更高水平的集成。

这些装置包括一个集成的晶体和内部可多次编程(MTP)作为配置和存储设备描述使用。 综合这些特征提供额外的系统功能,从而降低材料清单(BOM)和整体系统的印刷电路板(PCB)成本。 此外,新的电池充电器检测功能现在包括使用,可实现更高的充电电流和更短的充电时间。

装置 FT200XD
FT201X
FT220X
FT221X
FT230X
FT231X
FT234XD
FT240X
描述 USB 到 I2C 从机接口 USB 到 I2C 从机接口 USB 到 4-Bit SPI / FT1248 接口 USB 到 8-Bit SPI / FT1248 接口 USB 到 基本 UART USB 到 全交握式 UART USB 到 基本 UART USB 到 并行 FIFO 接口
数据速率 3.4Mbit/s 3.4Mbit/s 500kbyte/s 1MByte/s 3MBaud 3MBaud 3MBaud 1MByte/s
多次编程(MTP) 内存

内部
2 kBytes

内部
2 kBytes
内部
2 kBytes
内部
2 kBytes
内部
2 kBytes
内部
2 kBytes
内部
2 kBytes
内部
2 kBytes
时钟 内部 内部 内部 内部 内部 内部 内部 内部
内部缓冲区(字节) RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
CBUS 引脚数 1 6 1 1 4 4 1 2
I/O 供电* I/O levels from 1.8V to 3.3V. I/O levels from 1.8V to 3.3V. I/O levels from 1.8V to 3.3V. I/O levels from 1.8V to 3.3V. I/O levels from 1.8V to 3.3V. I/O levels from 1.8V to 3.3V. I/O levels from 1.8V to 3.3V. I/O levels from 1.8V to 3.3V.
工作电流 8mA 8mA 8mA 8mA 8mA 8mA 8mA 8mA
操作温度 °C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C
封装

10-引脚 DFN

16-引脚 QFN
16-引脚 SSOP
16-引脚 QFN
16-引脚 SSOP
20-引脚 QFN
20-引脚 SSOP
16-引脚 QFN
16-引脚 SSOP
20-引脚 QFN
20-引脚 SSOP
12-引脚 DFN 24-引脚 QFN
24-引脚 SSOP

*I/O输入容忍电压5V

  • DFN 封装为 3mm x 3mm

在FT-X系列设备中加入FTDI的著名R系列的芯片和H系列USB2.0高速集成电路,提供USB外设解决方案的最广泛的选择。 所以,当你的系统需要连接到一个USB主机,添加一个子系统,或提供一个USB接口,一定要确认FTDI公司的产品组合。

 FT12 系列芯片 – 全速USB外设控制器

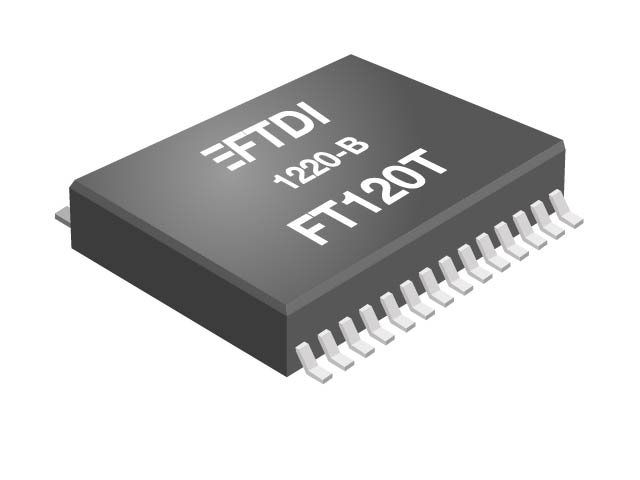

FT120是基本設備設計作为替代PDIUSBD12的設計。 FT122延伸通過添加電池充電器檢測和內部時鐘的FT120設計,而FT121替換並行接口與SPI接口,减少外部處理器的引腳數需求。 這三款設備都針對不同的USB類和應用程序完全定制的。

装置

FT120

FT121

FT122

描述 全速USB外设控制器的并行接口 增強的全速USB外設控制器的SPI从机接口
- 不建议用于新设计
增强型全速USB外设控制器的并行接口
- 不建议用于新设计
USB传输模式 Bulk, Isochronous, Interrupt Bulk, Isochronous, Interrupt Bulk, Isochronous, Interrupt
最高传输速度 1兆字節/秒 1兆字節/秒 1兆字節/秒
端点缓冲区 320 字节 2048 字节 2048 字节
自动直接内存访问 支持 支持 支持
时钟 外部 内部 内部
电池充电器的检测 不支持 支持 支持
典型工作电流 8毫安 8毫安 8毫安
操作温度 °C -40°C to +85°C -40°C to +85°C -40°C to +85°C
封装



28 引脚 TSSOP
28 引脚 QFN



16 引脚 TSSOP
16 引脚 QFN



28 引脚 TSSOP
28 引脚 QFN



  Vinculum系列- USB主/从机控制器

Vinculum 装置 Vinculum-II (VNC2)
可编程USB2.0主机

64引脚型号不推荐
用于新设计
VNC2VNC2Q
Vinculum (VNC1L)
嵌入式USB主机控制器


VNC1L
USB 模式

速度

全速/低速 全速/低速

传输模式

bulk / interrupt / isochronous bulk / interrupt
接口

USB 端口

2 2

UART 端口

1 1

SPI 从端口

2 1

SPI 主机端口

1 0

FIFO 监控端口选项

1 1

调试端口

1 0
固件

预编译的固件

支持 支持

创建自己的固件工具

支持 不支持
封装 32 引脚 LQFP/QFN
48-引脚 LQFP/QFN
64-引脚 LQFP/QFN
48 引脚 LQFP

 FT300 系列芯片 – USB主机解决方案


FT311D和FT312D提供外设和一个USB设备端口的Android平台之间的桥接。 FT311D列举Android平台,并提供一个接口要么,GPIO,UART,PWM,I2C主控,SPI主/从,而FT312D具有优化的缓冲用于UART快速传输。 注意,适当的兼容性要求Android开放配件模式(AOA),是从Android平台3.1版本之後开始支持。

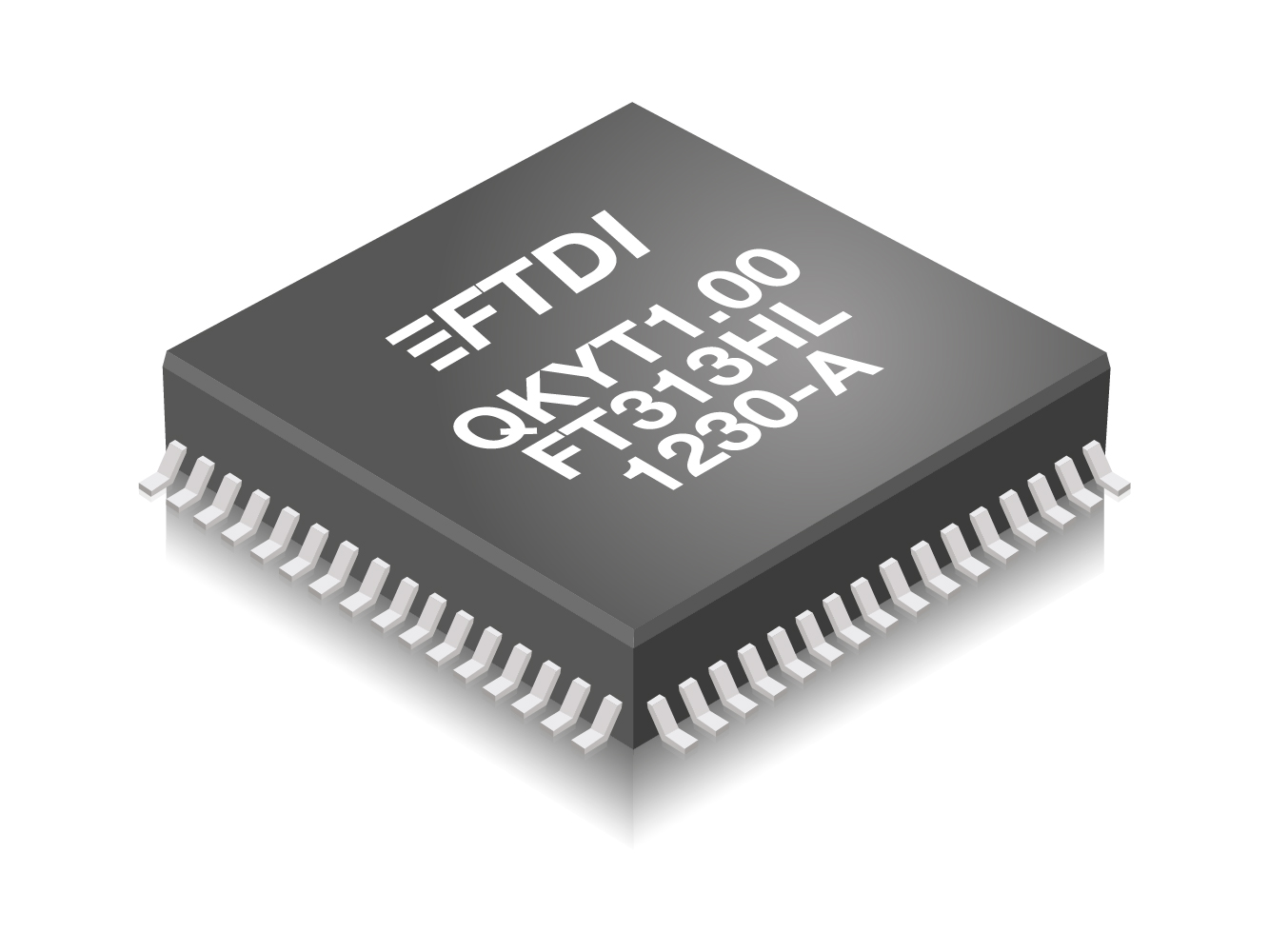

FT313H是一个通用的USB2.0高速,EHCI主控制器一体化的设计与微控制器通过众多的并行总线选项提供电池充电器仿真设计,对下游端口优化进行高电流充电。

装置

FT311D

FT312D

FT313H

描述 F针对Android开放配件提供的全速USB主机控制器 针对Android开放配件提供的全速USB主机控制器 增强型高速USB主机控制器的并行接口
USB传输模式 Bulk Bulk Bulk, Isochronous, Interrupt
接口选项 GPIO,UART,PWM,I2C主控,SPI主/从 具有增强缓冲的UART 具有8位或16位总线的多总线接口
IO电位水平 3V3 3V3 1V8, 2V5, 3V3
时钟 外部 外部 外部
操作温度 -40°C to +85°C -40°C to +85°C -40°C to +85°C
封装 32 引脚 LQFP
32 引脚 QFN
32 引脚 LQFP
32 引脚 QFN
64 引脚 LQFP
64 引脚 QFN
64 引脚 TQFP



  FT系列芯片- USB转换器

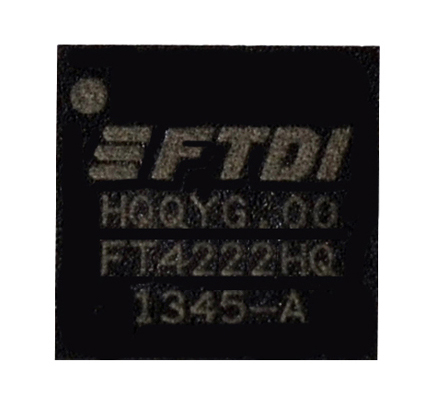

FT装置 FT4222H
FT232H
FT2232H
FT2232H
FT2232H
FT4232H
FT4232H
FT2232D
FT2232D
FT232R
FT232R
FT245R
FT245R
FT232B
FT232B
描述 高速USB到SPI/I2C 桥接芯片 单通道高速USB到多用途UART/FIFO芯片 高速USB 2.0从端到双UART/FIFO转换器 高速USB 2.0从端到四通道UART/串口转换器 USB 2.0从端到双UART/FIFO转换器 USB 2.0从端到UART转换器 USB 2.0从端到FIFO转换器 USB 2.0从端到UART转换器
(新设计建议使用FT232R版本)
USB速度 高速 (480Mbps) / 全速 (12Mbps) 高速 (480Mbps) / 全速 (12Mbps) 高速 (480Mbps) / 全速 (12Mbps) 高速 (480Mbps) / 全速 (12Mbps) 全速 (12Mbps) 全速 (12Mbps) 全速 (12Mbps) 全速 (12Mbps)
USB接口数 1 1 1 1 1 1 1 1
外部通道数 1 1 2 4 2 1 1 1
支持的外部接口 I2C 主/
从, SPI
主/
从, GPIO
UART, FIFO, 1 x MPSSE*快速串行, 8051单片机仿真, FT1248 UART, FIFO, 2 x MPSSE*, 快速串行, 8051单片机仿真, 16 GPIOs UART, 2 x MPSSE*控制器, 32 GPIOs UART, FIFO, MPSSE*, 快速串行, 8051单片机仿真, 8 GPIOs 4个GPIO引脚的UART 4个GPIO引脚的FIFO UART
内部存储器 N/A 每通道1KB RX/TX缓冲区 每通道4KB RX/TX缓冲区 每通道2KB RX/TX缓冲区 每通道384 字节 RX/TX 128 字节 128 字节 – RX
256 字节 – TX
128 字节 – RX
256 字节 – TX
348 字节 – RX
128 字节 – TX
UART速度 最高支持27Mbps在Quad SPI主模式 最高支持 12Mbaud 最高支持 12Mbaud 最高支持 12Mbaud 最高支持 3Mbaud 最高支持 3Mbaud - 最高支持 1Mbaud
配置数据存储 128 字节 OTP 通过外部EEPROM 通过外部EEPROM 通过外部EEPROM 通过外部EEPROM 内部EEPROM 内部EEPROM 通过外部EEPROM
Operating Temperature -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C -40°C to +85°C 0°C to +70°C
Packages 32-引脚 VQFN
48-引脚 LQFP
48-引脚 QFN
64-引脚 LQFP
64-引脚 QFN
56-引脚 VQFN
64-引脚 LQFP
64-引脚 QFN
56-引脚 VQFN
48-引脚 LQFP 32-引脚 QFN
28-引脚 SSOP
32-引脚 QFN
28-引脚 SSOP
32-引脚 LQFP


* MPSSE - 多协议同步串行引擎,旨在支持SPI,I2C,JTAG等串行接口以高达30Mbps的速度可配置的串行控制器。


 USB HID设备类的桥接

HID类设备不需用户安装供应商类驱动程序。在大多数作业系统使用原生HID类驱动程序的功能。

装置 FT260Q
FT260S
描述 USB HID类别 到 UART / I2C 主端 USB HID类别 到 UART / I2C 主端
USB 速度 全速 (12Mbps) 全速 (12Mbps)
USB端口數 1 1
外部通道數 2 2
支持外部接口 UART/I2C 主端 UART/I2C 主端
接口速度 UART – 1200 – 12M Baud
I2C - 标准模式(SM),快速模式(FM),快速模式加(FM+)和高速模式(HS)
UART – 1200 – 12M Baud
I2C - 标准模式(SM),快速模式(FM),快速模式加(FM+)和高速模式(HS)
配置存储 EFUSE/外部EEPROM EFUSE/外部EEPROM
IO操作电位水平 1V8 to 3V3 1V8 to 3V3
操作温度 °C -40°C to +85°C -40°C to +85°C
封装 28-引脚 WQFN 28-引脚 TSSOP

  停产的芯片
