 FT4222H - USB 2.0 to Quad SPI / I2C Bridge IC

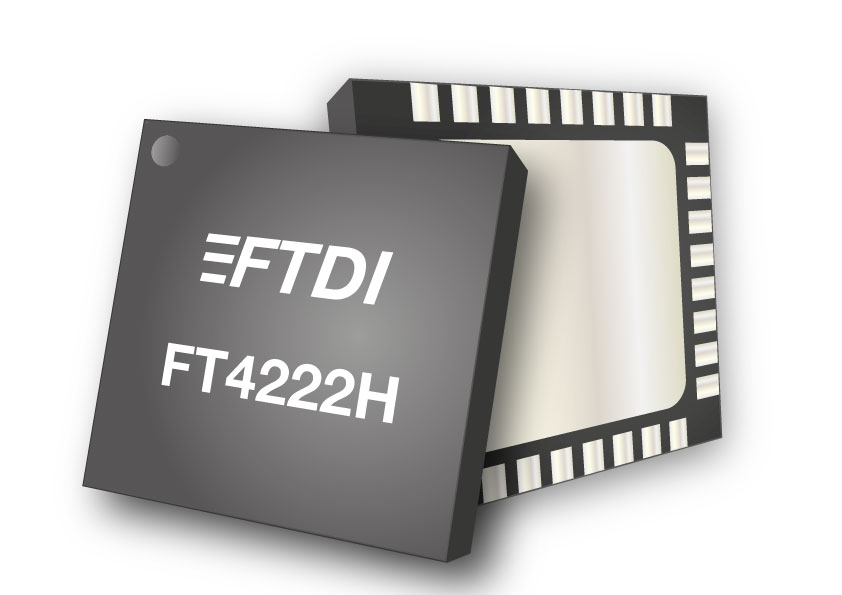

FT4222H是一款采用紧凑型32引脚QFN封装的高速/全速USB2.0至四路SPI / I2C器件控制器。 该器件需要一个12MHz的外部晶体,以便内部PLL工作。 它支持多电压IO:1.8 / 2.5和3.3V,并提供128字节的一次性可编程(OTP)存储空间用于存储供应商特定的信息。

该器件包含SPI和I2C可配置接口。 SPI接口可以配置为单位,双位和四位数据宽度传输的主机模式,或者具有单位数据宽度传输的从机模式。 I2C接口可以配置为主模式或从模式。

FT4222H采用节省空间的无铅(符合RoHS)32引脚QFN封装。

USBHSlogo

 >主要的硬件特点
  • 单芯片USB2.0高速到SPI / I2C桥接器具有多种配置。
  • 整个USB协议在芯片上处理。 不需要USB特定的固件编程。
  • USB供应商ID(VID),产品ID(PID),设备序列号,产品描述字符串和各种其他供应商特定数据的片上OTP存储器
  • 可配置的工业标准SPI主/从接口控制器
  • SPI主器件支持单,双,四数据宽度传输模式下的可配置数据宽度
  • 在SPI主机中SCK可以支持高达30MHz
  • 采用四模式传输的SPI主器件的数据传输速率高达28Mbps
  • 在SPI从寄存器中支持全双工传输的单位数据传输。
  • 在SPI主控制器应用中最多支持4个通道从控选择控制引脚
  • 符合I2C v2.1和v3.0规范的可配置I2C主/从接口控制器
  • 支持100kbit/s标准模式(SM),400 kbit/s快速模式(FM),1 Mbit/s快速模式加(FM +)和3.4 Mbi/s高速模式(HS)
  • 可配置的GPIO可以通过USB总线由软件应用程序轻松控制
  • USB电池充电器检测。 允许USB外围设备检测到更高电流电源的存在,以实现更快速的充电
  • 提供的器件预编程有唯一的USB序列号
  • USB电源配置; 通过电源开关支持总线供电,自供电和总线供电
  • + 5V USB VBUS检测引擎
  • 真正的3.3V CMOS驱动器输出和TTL输入。(通过外部上拉电阻工作到1V8)
  • 可配置的I/O引脚输出驱动强度; 4毫安(最小)和16毫安(最大)
  • 集成上电复位电路
  • USB2.0低操作和暂停电流; 68mA(有源典型值)和375μA(暂停典型值)
  • UHCI/OHCI/EHCI主机控制器兼容
  • FTDI Chip免版税的Direct(D2XX)驱动程序可以在大多数情况下消除USB驱动程序开发的需求
  • 扩展的工作温度范围; -40°C 至 85°C
  • 采用紧凑型无铅32引脚VQFN封装(符合RoHS)。
Typical Applications
  • USB到单模SPI主控制器
  • USB到双模式SPI主控制器
  • USB到四通道模式的SPI主控制器
  • USB到单个SPI从属控制器
  • USB到I2C主控接口控制器
  • USB到I2C从属控制器
  • 利用USB来增加系统模块性
  • 结合USB接口,使PC传输开发系统通信
  • USB工业控制
  • USB数据采集
  • 手机和平板电脑的附件连接解决方案
  • 软件/硬件加密和无线模块的USB加密狗实现
  • 检测USB专用充电端口,以便在便携式设备中进行高电流电池充电。
