  FT-X 系列全速USB设备
欢迎来到FT-X支持页面,以获取FT-X系列相关的最新消息。

FT-X系列器件提供更低的功耗,更少的引脚数量和领先业界的功能集,从USB端口桥接到UART,I2C,增强型SPI(FT1248)或易于设计和实现的FIFO接口。功能包括:

  • 电池充电器检测可启用更高的电流,让充电速度更快
  • 广泛的时钟功能;包含内部时钟的产生和外部时钟输出
  • 内置3.3V稳压器
  • 内置晶振和多次可编程(MTP)存储器以节省电路板空间并将灵活度最大化

如同先前FTDI芯片系列,该系列也得到FTDI对于所有主要操作系统提供免版税驱动程序的支持。

新闻稿: FTDI推出下一代USB接口芯片 - X芯片系列。

FT-X 网络研讨会: 2012年5月24日首次发布的网络研讨会,展示FT-X系列的主要特性和优势,包括如何使用FT1248接口和电池充电器检测功能,可从 此处下载查看

  FT-X 更新

新的外形,更低成本的解决方案现在可用于所有USB至UART的需求。新FT234XD USB转UART电缆系列现已推出, 提供便利的USB电桥到UART信号,并且提供各种连接器端接电缆,包括无端头线缆和0.1“间距插座,广受业余爱好者, 制造商和通用板开发商的欢迎。



零件编号 描述 终端连接器 线缆详情 从FTDI购买
TTL-234X-5V USB转UART电缆,俱有+ 5V TTL电平的UART信号。 6引脚间距为0.1“的SIL脚座 6芯,UL2464 24 AWG,直径= 5mm 从2017年4月起
TTL-234X-3V3 USB转UART电缆,俱有+ 3.3V TTL电平的UART信号。 6引脚间距为0.1“的SIL脚座 6芯,UL2464 24 AWG,直径= 5mm 从2017年4月起
TTL-234X-5V-WE USB转UART电缆,俱有+ 5V TTL电平的UART信号。 无端头线缆 (无连接器) 6芯,UL2464 24 AWG,直径= 5mm 从2017年4月起
TTL-234X-3V3-WE USB转UART电缆,俱有+ 3.3V TTL电平的UART信号。 无端头线缆 (无连接器) 6芯,UL2464 24 AWG,直径= 5mm 从2017年4月起
TTL-234X-5V-AJ USB转UART电缆,俱有+ 5V TTL电平的UART信号。 3.5mm音频插孔 2芯绞线,24 AWG,直径= 5mm 从2017年4月起
TTL-234X-3V3-AJ USB转UART电缆,俱有+ 3.3V TTL电平的UART信号。 3.5mm音频插孔 2芯绞线,24 AWG,直径= 5mm 从2017年4月起
TTL-234X-3V3-2mm USB转UART电缆,俱有+ 3.3V TTL电平的UART信号。 2毫米8路防呆连接器 7芯,UL2464 26 AWG,直径= 5mm 从2017年4月起

该产品系列还有两款低成本USB转UART模块LC231XLC234X

这些新模块基于 FT231XFT234XD 分别提供全功能解调控制或基本的 RXD, TXD, RTS, CTS接口。


  FT-X 系列芯片

装置 FT200XD
FT201X
FT220X
FT221X
FT230X
FT231X
FT234XD
FT240X
描述 USB 到 I2C 从机接口 USB 到 I2C 从机接口 USB 到 4-Bit SPI / FT1248 接口 USB 到 8-Bit SPI / FT1248 接口 USB 到 基本 UART USB 到 全交握式 UART USB 到 基本 UART USB 到 并行 FIFO 接口
数据速率 3.4Mbit/s 3.4Mbit/s 1MByte/s 1MByte/s 3MBaud 3MBaud 3MBaud 1MByte/s
内部缓冲区(字节)

RX- 512
TX-512

RX- 512
TX-512

RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
RX- 512
TX-512
CBUS 引脚数 1 6 1 1 4 4 1 2
封装 10-引脚 DFN 16-引脚 QFN
16-引脚 SSOP
16-引脚 QFN
16-引脚 SSOP
20-引脚 QFN
20-引脚 SSOP
16-引脚 QFN
16-引脚 SSOP
20-引脚 QFN
20-引脚 SSOP
12-引脚 DFN 24-引脚 QFN
24-引脚 SSOP

  • I / O电平从1.8V到3.3V(5V容忍)
  • 扩展温度范围:-40°C 至 +85°C
  • 低工作电流:  8毫安(典型值)
  • DFN 封装 3.00mm x 3.00mm
  • 注意:FT-X系列要求Windows的最低驱动程序版本为2.08.23(Beta),Mac OS X的最低驱动程序版本为2.2.17。
  • 电池充电器检测可启用更高的电流,更快的充电
  • 广泛的时钟功能; 内部时钟产生和外部时钟输出
  • 内置3.3V稳压器
  • 内置晶振和多次可编程(MTP)存储器以节省电路板空间并将灵活度最大化
  • FT-X设备的VCP驱动程序现在已置于Ubuntu Linux版本11.10中,内核版本3.0.0-19
  FT-X 应用指南

请使用以下应用笔记,以协助设计FT-X设备(应用笔记将会不断增加)。

  FT-X 分接模块 (Breakout Modules)

分接模块是为FT-X系列设备提供最简单的开发模块。为了降低成本,直接将USB接头焊接在PCB上,以直接插入USB主机插座。该接口连接器是标准0.1英寸节距插座插入模块后即可使用,以便立即开始开发的工作。

可使用的模块如下:

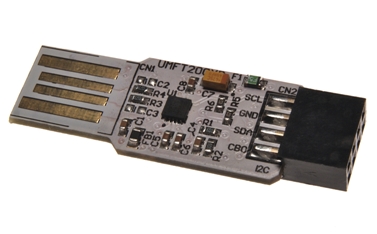

UMFT200XD: 支持 FT200XD USB 到 I2C 的分接模块。 数据表
UMFT201XB: 支持 FT201XQ USB 到 I2C 的分接模块。 数据表
UMFT220XB: 支持 FT220XQ USB 到 4位 SPI/FT1248 的分接模块。 数据表
UMFT230XB: 支持 FT230XQ USB 到基本 UART 的分接模块。 数据表
UMFT234XD: 支持 FT234XD USB 到基本 UART 的分接模块。 数据表

  FT-X 开发模块

开发模块能够运用该芯片的全部功能。

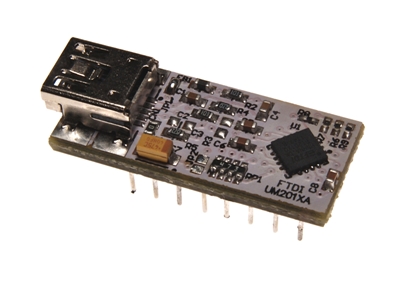

UMFT201XA: 支持 FT201XQ USB 到 I2C 的开发模块。数据表
UMFT220XA: 支持 FT220XQ USB 到 4位 SPI/FT1248 的开发模块。数据表
UMFT221XA: 支持 FT221XQ USB 到 8位 SPI/FT1248 的开发模块。数据表
UMFT230XA: 支持 FT230XQ USB 到 基本 UART 的开发模块。 数据表
UMFT231XA: 支持 FT231XQ USB 到 全交握式 UART 的开发模块。数据表
UMFT240XA: 支持 FT240XQ USB 到 8位 FIFO 的开发模块。 数据表

UMFT201XE: 支持 FT201XQ USB 到 I2C 的开发模块。 数据表
UMFT221XE: 支持 FT221XQ USB 到 8位 SPI/FT1248 的开发模块。 数据表
UMFT231XE: 支持 FT231XQ USB 到 全交握式 UART 的开发模块。 数据表
UMFT234XF: 支持 FT234XD USB 到 基本 UART 的开发模块。 数据表
UMFT240XE: 支持 FT240XQ USB 到 8位 FIFO 的开发模块。 数据表

UMFT231XC

  • 基于FT231XS的全速USB到全交握式UART加上电池充电器检测功能的开发模块。可用于验证FT231X芯片的电池电量检测功能,并提供USB到UART的桥接。
  • 包括充电器,用于UART信号的10针0.1” 母头,以及用于电源和控制的12针0.1” 母头。
  • 状态 LED
  • Mini USB-B 连接器
  • 数据表



有关FT-X系列产品的持续信息以及有关FTDI所有USB产品解决方案的最新新闻和支持材料,请订阅 新闻稿
