  VNC2 - Vinculum-II 可编程USB 2.0主机
Vinculum-II(VNC2)是FTDI的第二代USB主机/从控制器。  该器件具有功能强大的16位MCU内核,具有嵌入式256KB闪存和16KB RAM内存。   该器件支持一系列灵活的接口,包括UART,SPI,FIFO和PWM。  完整的USB协议数据处理完全由设备内的硬件资源处理,从而为用户开发的应用程序释放处理资源。

VNC2是一个完全可编程的设备,并由新的Vinculum软件工具套件支持,该套件提供易于使用的基于“C”的开发环境,以支持用户固件开发。 或者,设计人员可以使用FTDI开发的许多预编译ROM文件之一配置VNC2,以覆盖一系列流行的接口。 这些描述位于预编译固件中。 VNC2在单个IC中提供完整的USB系统解决方案。



  关键的硬件特性
  • 双USB 2.0主机/从机控制器。
  • 嵌入式16位哈佛架构MCU内核,具有256KB闪存和16K字节RAM。
  • 2个全速/低速USB 2.0端口,支持主机或从机操作。
  • 可编程UART接口,最多支持6MBaud传输。
  • 8位宽FIFO接口。
  • 2个SPI从接口,1个SPI主接口。
  • PWM(脉冲宽度调制)接口。
  • 4通道DMA控制器和通用定时器。
  • 支持降低功耗模式。
  • 多种封装尺寸选项(32- / 48- / 64引脚QFN和LQFP封装)。
  • 向下兼容VNC1L 48引脚LQFP封装。
  • 符合RoHS标准,并具有扩展温度支持 (-40°C to +85°C).
  • 增強功能的Vinculum软件工具套件
  • 基于免版税的灵活“C”基于集成开发环境。
  • 包括编译器,驱动程序和RTOS内核,以支持用户固件开发。
  • 调试接口,用于基于实时硬件的代码调试。
  • 多个USB类的预编译库,包括FAT文件系统支持。

注意:VNC2设备出货时未经编程

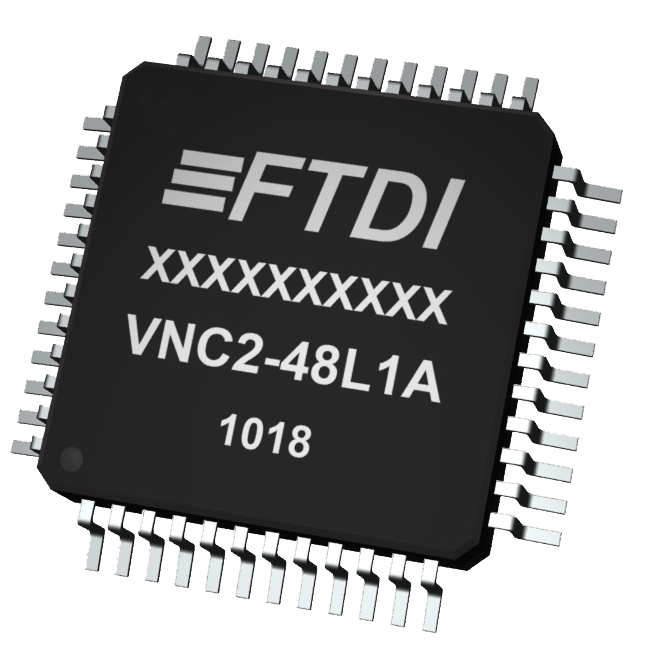

VNCII IC





  产品信息

John Hyde的“嵌入式USB設計示例”現已可供下載。
John Hyde的“嵌入式USB设计示例”一书 (由FTDI委托)。 本书提供了基于FTDI产品组合的实用USB工程指南。 它指导设计工程师完成如何在系统设计中添加USB连接的步骤,并确定技术,以克服工程师在硬件和软件方面面临的各种实际挑战。 特别是,本书的后半部分专注于使用VNC2实现USB嵌入式主机解决方案。

点击这里下载 "嵌入式USB設計示例”


  典型应用
  • USB闪存驱动器到MCU / PLD / FPGA进行数据存储和固件升级。
  • 数码相机到存储界面。  闪存驱动器到SD卡数据传输接口。
  • 便携式设备接口,例如 手机,PDA,MP3播放器等。
  • 机顶盒应用程序,例如。 外部数据存储,调试端口。
  • PWM电机控制应用,例如。 玩具。
  • 遥测系统。
  • 工业控制和医疗系统应用。
  • 在嵌入式产品中启用USB主机功能。

  •   预编译固件
    除了用于开发应用程序固件的免费VNC2工具链之外,FTDI还提供基本接口桥接预编译ROM文件,包括所有必需的源文件,以帮助设计人员。 有关可用功能和ROM文件的更多信息,请参阅预编译固件页面。



      Vinculum-II 开发模块
    • Vinco - 经济高效的Vinculum-II(VNC2)平台,旨在快速开发和原型设计
    • V2-EVAL -完整的VNC2评估和原型设计平台
    • V2DIP1 - 基于VNC2的开发模块,带有单个USB连接器
    • V2DIP2 - 基于VNC2的开发模块,带有两个USB连接器
    • VNC2 调试模块 - VNC2调试模块,用于编程和调试VNC2上运行的固件
