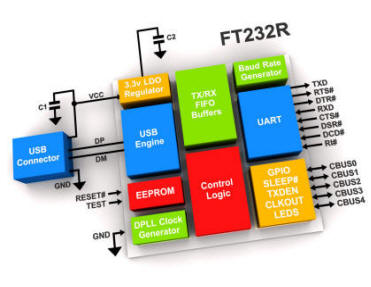

  FT232R - USB UART集成电路
FT232R 是FTDI系列USB UART接口集成电路的最新装置。FT232R是USB转串行UART接口, 俱备可选责的时钟产生输出,以及新的FTDIChip-ID™安全加密狗功能。 此外,还提供异步和同步bit bang接口模式。使用FT232R的USB到串行设计还进一步简化将外部EEPROM, 时钟电路和USB电阻完全集成到该芯片上。

与前代产品相比,FT232R增加了两项新功能, 有效地使该芯片成为某些应用领域的“三合一”芯片。 内部产生的时钟(6兆Hz,12兆Hz,24兆Hz,和48兆Hz)可以从该装置中取出,用于驱动微控制器或外部逻辑。 一个唯一的编号(FTDIChip-ID™)在制造过程中被烧入该装置并可通过USB读取,从而形成安全加密狗的基础, 可用于保护客户的应用软件不被复制。

FT232R采用无铅(符合RoHS标准)紧凑型28引脚SSOP和QFN-32封装。



关于FT232R的新闻稿,文章和网络请点击 这里



关于常见问题请点击 这里





  产品信息
USBlogo



  主要硬件特性
  • 单片机USB到异步串行数据传输接口。
  • 整个USB协议都在该芯片上处理,不需要USB特定的固件编程。
  • UART接口支持7或8位数据位,1或2个停止位和奇/偶/标记/空格/无奇偶校验。
  • 完整的硬件交握或X-On/X-Off软件交握。
  • 数据传输速率为300波特(baud)到3兆波特 (RS422/RS485和TTL电平)以及300波特到1兆波特(RS232)。
  • 内置支持事件字符和换行条件。
  • 新的USB FTDIChip-ID™功能。
  • 新的可配置CBUS I/O引脚。
  • RS485自动发送缓冲的控制。
  • 提供发送和接收时的LED驱动信号。
  • 新的48兆Hz,24兆Hz,12兆Hz和6兆Hz时钟输出信号可用于驱动外部MCU或FPGA。
  • 接收和发送FIFO缓冲区,用于高数据吞吐量。
  • 256字节接收缓冲区和128字节发送缓冲区,运用于缓冲区平滑技术,可实现高数据吞吐量。
  • 可调超时接收缓冲区。
  • 同步和异步的 bit bang可带RD#和WR#控制信号选项。
  • 新的CBUS bit bang 模式选项。
  • 内部集成1024位EEPROM,用于I/O配置和存储USB VID,PID,序列号和产品描述字符串。
  • 设备预编程提供唯一的USB序列号。
  • 支持USB暂停/恢复。
  • 支持总线供电,自供电和高功率总线供电的USB配置。
  • 集成USB I/O 3.3V的电平转换器。
  • UART和CBUS上集成电平转换器,用于连接5V - 1.8V逻辑电路。
  • 真正符合5V / 3.3V / 2.8V / 1.8V CMOS驱动输出和TTL输入。
  • I/O引脚提供高输出驱动选项。
  • 集成USB电阻器。
  • 集成上电复位(power-on-reset)电路。
  • 完全集成的时钟 - 无需外部晶振,振荡器或谐振器。
  • 完全集成AVCC电源滤波 - 既没有单独的AVCC引脚,也无需外部R-C滤波器。
  • 提供UART信号反转选项。
  • USB批量(bulk)传输模式。
  • 3.3V至5.25V单电源供电。
  • 低操作和低USB暂停电流。
  • 低USB带宽消耗。
  • 兼容UHCI / OHCI / EHCI主机控制器。
  • USB 2.0全速兼容。
  • 扩展工业工作温度范围 -40°C 到 85°C。
  • 采用28引脚SSOP和QFN-32封装(均符合RoHS标准)。





  •   应用领域
  • USB 到 RS232 / RS422 / RS485转换器
  • 将旧版外设升级到USB
  • 蜂窝式和无绳电话USB数据传输电缆和接口
  • 将基于MCU / PLD / FPGA的设计连接到USB
  • USB音频和低带宽视频数据传输
  • PDA到USB数据传输
  • USB智能卡阅读器
  • USB仪器
  • USB工业控制
  • USB MP3播放器接口
  • USB闪存卡读写器
  • 机顶盒PC - USB接口
  • USB数码相机接口
  • USB硬件调制解调器
  • USB无线调制解调器
  • USB条形码阅读器
  • USB软件/硬件加密用加密狗
  •
