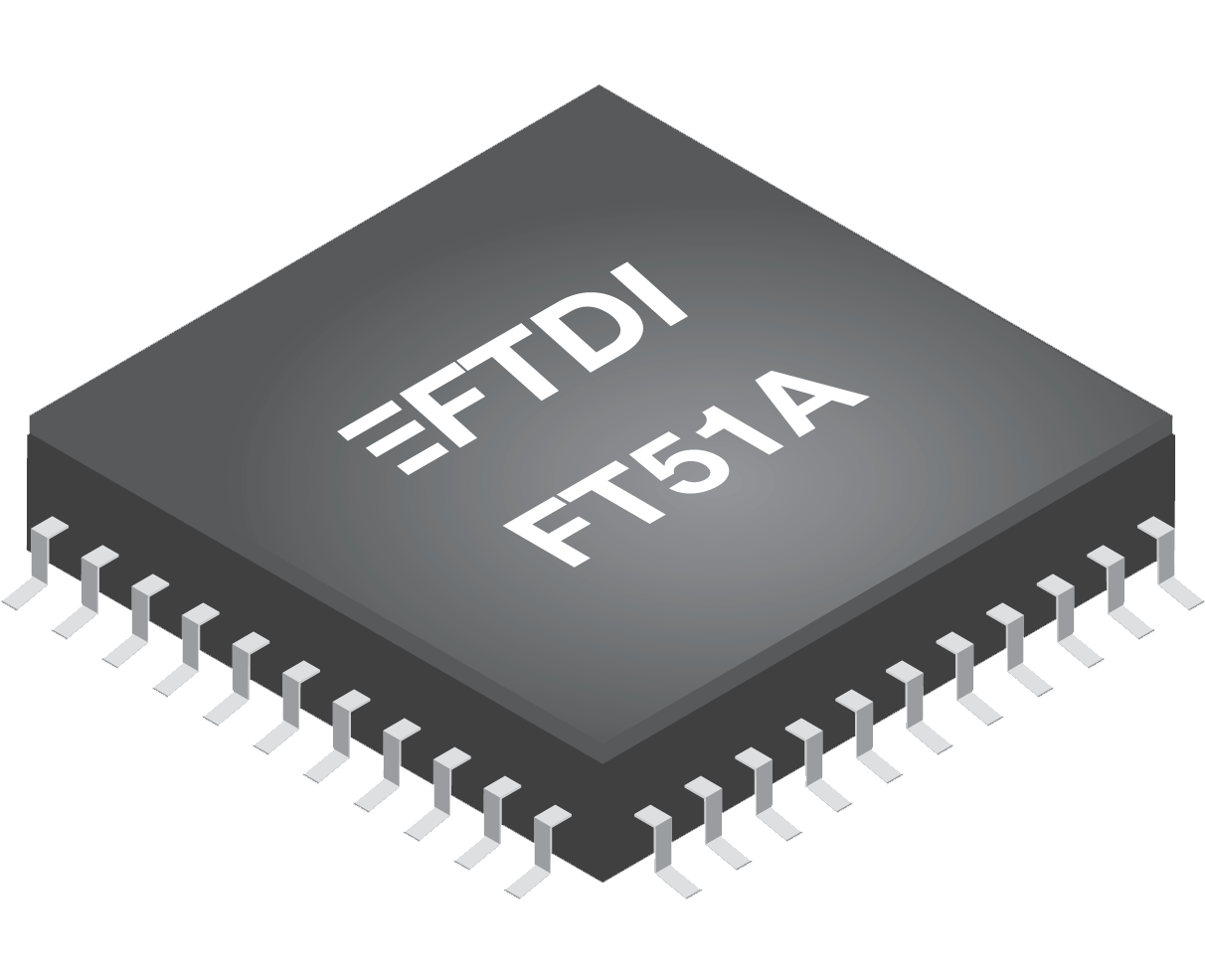

  FT51A系列 - 8位 MCU
FT51A系列提供了一个兼容8051内核与一流的性能和独特的功能,包括多个ADC,USB2.0全速设备和USB集线器功能定位于级联多个FT51系统,或连接外设的USB外围设备如鼠标或键盘。

FT51A充当USB集线器支承两个下游端口:内部8051内核和其它外围设备(SPI,UART等),以及一个外部下游端口(例如鼠标,键盘,大容量存储设备等)。该集线器可选择地被禁用(在寄存器控制下),从而选择使用上游端口出现的8051个核心。。

  主要硬件特性

增强的数字特征:

  • 8051-兼容内核在48MHz的最高频率运行
  • 高速运行在48MIPS@48MHz
  • 16KB程序/影子内存
  • 真实的零延迟等待在48MHz运行
  • FT12系列兼容USB2.0全速/低电池充电器检测速度外设控制器(BCD)
  • USB下行端口
  • 增强型UART传输速率从300到3M波特率
  • 集成硬件调试
  • PWM控制器
  • I2C 主/从控制器
  • SPI 主/从控制器
  • 4个额外的定时器加看门狗功能
  • 8位并行FIFO
  • UART/SPI/FIFO 支持DMA功能
  • 集成时钟的产生,不需要外部晶体

  • 增强的模拟功能:

  • ADC提供16个模拟输入输出单元功能
  • 标准的特点:

  • 051单片机的外设集
  • 多达16个数字输入输出
  • USB DFU引导
  • 复位电路的集成电源
  • +5 V单电源供电
  • 内部3.3V/1.8V LDO稳压器
  • 低运行和停止电流20毫安(主动)和150微安(暂停)
  • 简洁型包装可供选择的范围:48引脚WQFN,44引脚LQFP,32引脚WQFN和28引脚SSOP
  •   应用领域
  • USB数据采集
  • 通用微控制器
  • 传感器控制
  • 海量数据存储用于医疗,工业和测试仪器仪表
  • USB转RS232/RS422/RS485转换器
  • POS系统


  • 健身器材
  • 智能家居控制
  • 气象站
  • 键盘采用USB鼠标端口
  • USB条码读取器
  •   产品信息
  • FT51A Datasheet
  • UMFT51AA Datasheet
  • FT51A-EVM Datasheet
  • FTPD-1 Datasheet
  • AN_344 FT51A DFU_Sample
  • AN_345 FT51A Keyboard Sample
  • FT51A Toolchain
  • FT51A Software Examples
  • 工具链教程视频(无音频)

  • 安装工具链
  • 项目导入
  • IC 编程
  • 调试
  • 创建新的应用程序
  • USB DFU
  •
  • AN_346 FT51A Mouse Sample
  • AN_347 FT51A Test and Measurement Sample
  • AN_348 FT51A FT800 Sensors Sample
  • AN_349 FT51A FT800 Spaced Invaders Sample
  • AN_351 FT51A Compatibility Module
  • AN_354 FT51A Standalone Demo Application
  • AN_352 FT51A Installation Guide
  • AN_289 FT51A Programming Guide
  •   产品


    FT51AQ

    8位8051微控制器 - 48引脚QFN封装

    FT51AL

    8位8051微控制器 - 44引脚TQFP封装

    FT51BQ

    8位8051微控制器 - 32引脚QFN封装

    FT51CS

    8位8051微控制器 - 28引脚SSOP封装


      设计开发支持

    FT51A系列固件开发

    FTDI芯片提供了一个开发 工具链 基于SDCC ANSI-C编译器套件的FT51A系列。 完全集成的开源的Eclipse IDE的C / C++开发工具(CDT)。 FT51A Eclipse集成的工具集,包括FT51A示例应用程序,以便能够迅速开始新的项目设计能力。

    FT51A接口驱动程序支持

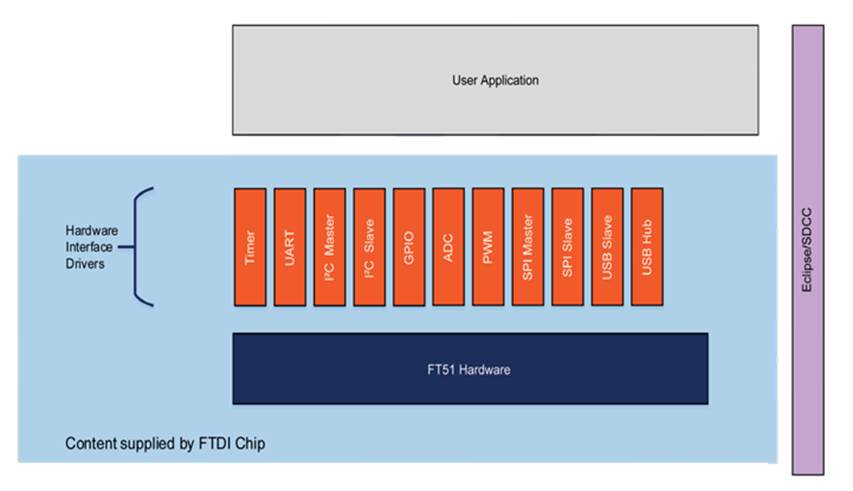

    FT51A 工具链 支持一套自由库来控制除了USB库的集合的每个功能块,以使一系列的USB HUB或设备的解决方案。所有驱动程序将被提供为易于调整和修改的源代码。

    FT51A toolchain

    固件下载和调试

    使用FTDI开发的插件,Eclipse中的功能可扩展通过对集成电路专用的1线调试引脚支持编译固件到目标设备的负载。
