  FT4233HP/FT4232HP - 具有集成供電功能(USB Power Delivery)的高速四路USB UART IC

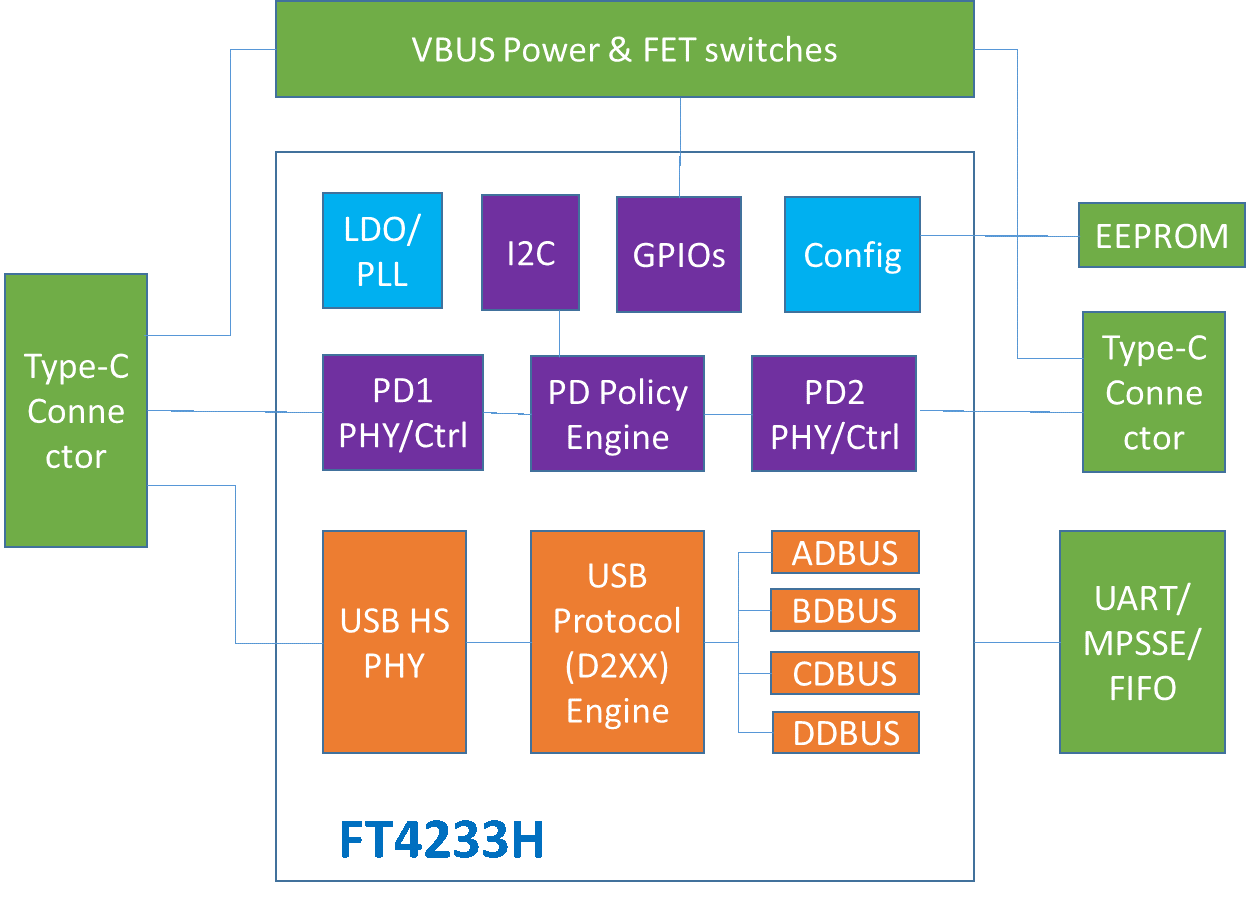

FT4233HP/FT4232HP是FTDI首款带有Type-C控制器的高速USB设备,完全支持最新的USB Type-C和Power Delivery标准,能够支持下沉或源(sink or soruce)USB主机设备提供电流的电源协商。

Type-C/PD控制器支持2个Type-C端口,PD1可配置为功率接收器或双重角色,PD2可用作功率接收器,适用于充电应用。

USB桥接功能提供4个独立通道,与FT4232H四路高速USB IC兼容,可实现多用途UART/MPSSE解决方案。

 FT4233HP/FT4232HP采用无铅(符合RoHS标准)64引脚LQFP/QFN封装。

  产品信息

  主要硬件特性
  • USB供电(PD)控制器
    • 支持PD规范Rev 3.0
    • 端口1模式配置用于下沉(sink)或双用途,支持快速角色交换
    • 端口2工作于下沉(sink)模式
    • 支持5V,9V,15V和20V PDO作为下沉或源(sink or source)
    • 物理层协议
    • PD功能的BOS描述符
    • 可在启动时使用EEPROM进行配置
    • 通过I2C接口支持外部MCU控制
  • USB Type-C控制器
    • 支持Type-C规范版本1.3
    •  检测USB电缆连接/分离
    •  线缆定位和角色检测
    •  为5V Type-C电源发布默认值,1.5A或3A VBUS电流
  • USB转多功能UART/MPSSE桥接器
    • 与FT4232H完全兼容
    • USB到四串口,具有多种配置
    •  整个USB协议在芯片上处理。 无需固件编程。
  应用领域
  • USB充电端口
  • 单芯片USB至四通道UART(RS232,RS422或RS485)或Bit-Bang接口
  • 单芯片USB至2个JTAG通道再加上2个UART
  • 单芯片USB至1个JTAG通道再加上3个UART
  • 单芯片USB至1个SPI通道再加上3个UART
  • 单芯片USB至2个SPI通道再加上2个UART
  • 单芯片USB至2个Bit-Bang通道再加上2个UART
  • 单芯片USB至1个SPI通道再加上1个JTAG通道和2个UART
  • 单芯片USB至2个I2C通道再加上2个UART
  • 现场可升级的USB产品

  •
