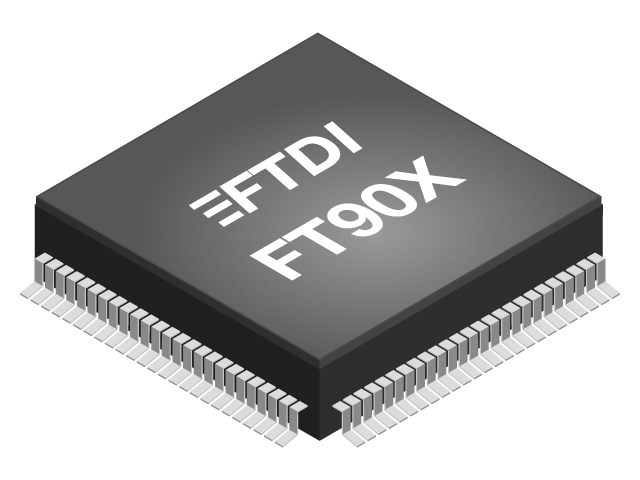

  FT90x系列 - 32位MCU
FTDI新的FT32高性能32位RISC核心,FT90x系列提供许多的连接选项,使其成为先进技术的桥接解决方案理想选择。 通过从阴影RAM执行指令,而不是闪存,使FT90x可以在真正的零操作等待状态(0WS),在100MHz主频可高达310 DMIPS的性能。

在Eclipse IDE 使用工业标准的GCC编译器, FT9xx Toolchain (V.2.3.2) 允许FT90x利用多种第三方和开源软件。


现在,MCU产品已经扩展到包括一系列先进的USB到多接口桥接微控制器FT93x。 欲了解更多信息,请访问 FT93x产品页面。
  关键的硬件特性

增强功能:

  • 32位RISC架构
  • 256KB的程序/影子内存
  • 高速运行 - 3.1DMIPS/MHz
  • 64 KB的数据存储
  • 真正的零等待状态运行达到100MHz
  • USB DFU引导程序

    标准功能:

  • 集成的锁相环(PLL)支持外部晶振和时钟源输出
  • 32.768kHz的RTC时钟支持
  • 四个用户分频定时器和看门狗功能
  • 3.3V单电源供电
  • 内部稳压器+1.2V数字内核提供低功耗
  • USB2.0高速外设接口支持电池充电规格
  • 集成上电复位电路
  • 无铅,符合RoHS包装,100QFN,100LQFP,76QFN和80LQFP选项。


  • 数字连接:

  • 摄像头平行接口
  • 高速USB2.0设备控制器(480mbps)与电池放电检测(BCD)
  • 高速USB2.0传输(480Mbps)与主机控制器电池放电检测(BCD)仿真
  • 10/100 BASE-TX以太网MAC MII接口,符合IEEE802.3 /802.3u标准
  • 两个CAN2.0控制器进行数据传输高达1兆比特/秒
  • I2S 主/从接口 (24.57/22.57MHz)
  • 两个SPI从接口支持25 MHz时钟单次数据传输
  • 一个SPI主机支持单/双/四模式数据传输,时钟速率高达25兆赫
  • UART接口配置为1个全功能UART或2个基本UART(串口发送/接收/ CTS/RTS)
  • 两个 I2C 总线接口可配置为主机或从机,具有数据传输速率为3.4Mbps
  • 八个独立的PWM通道输出支持PCM的8位和16位立体声音频输出
  •

    模拟连接:

  • 7输入通道混合为一个内部ADC
  • 两个10位DAC
  •   应用领域
  • 家庭自动化系统
  • 家庭安全系统
  • 嵌入式产品中具高速USB主机或设备功能
  • 机顶盒的应用(例如USB调谐器)
  • 工业控制和医疗系统应用
  • 嵌入式音频应用
  • IP摄像机
  • VIOP电话
  • 嵌入式音频应用
  • 数据采集系统
  • 工业控制
  • MP3播放器
  •   产品信息
  • FT900/FT901/FT902/FT903 数据表
  • FT905/FT906/FT907/FT908 数据表
  • FT9xx Toolchain
  • FT90x 软件实例
  • AN_304 FT900 Microcontroller Benchmark
  • AN_324 FT900 User Manual
  • AN_325 FT9xx Toolchain Installation Guide
  • AN_342 FT90x Assembly Language Programming Guide
  • AN_353 FT32 GNU Toolchain Quick Start Guide
  • AN_360 FT9xx Example Applications
  • Tutorial Videos:

  • FT90x hosting FTDI Devices Application Example
  • FT90x UVC Camera Application Example
  • FT9xx Active Image Display Application Example
  • AN_365 FT9xx API Programmers Manual
  • AN_371 FT90x WS2812 Example
  • AN_372 FT90x UART to GPIO Bridge
  • AN_374 FT90x UART to SPI Bridge
  • TN_156 What is CAN
  • TN_157 Ethernet Explained
  • TN_158 What Is The Camera Parallel Interface
  • TN_159 FT90x Errata Technical Note
  • TN_160 Eclipse Projects
  •  产品


    封装: QFN/LQFP CAN 以太网络 摄影机 SD I2S 其他*

    FT900Q/FT900L

    100/100 Y Y Y Y Y Y

    FT901Q/FT901L

    100/100 - Y Y Y Y Y

    FT902Q/FT902L

    100/100 Y - Y Y Y Y

    FT903Q/FT903L

    100/100 - - Y Y Y Y

    FT905Q/FT905L

    76/80 Y Y - - - Y

    FT906Q/FT906L

    76/80 - Y - - - Y

    FT907Q/FT907L

    76/80 Y - - - - Y

    FT908Q/FT908L

    76/80 - - - - - Y

    *USB主机,USB外设,SPI,UART,ADC,DAC,I2C,PWM,RTC,定时器/看门狗,中断控制器



    FT900Q

    32位RISC微控制器- 100引脚QFN封装

    FT900L

    32位RISC微控制器- 100引脚LQFP封装

    FT901Q

    32位RISC微控制器- 100引脚QFN封装

    FT901L

    32位RISC微控制器- 100引脚LQFP封装

    FT902Q

    32位RISC微控制器- 100引脚QFN封装

    FT902L

    32位RISC微控制器- 100引脚LQFP封装

    FT903Q

    32位RISC微控制器- 100引脚QFN封装

    FT903L

     32位RISC微控制器- 100引脚LQFP封装

    FT905Q

    32位RISC微控制器- 76引脚QFN封装

    FT905L

    32位RISC微控制器- 80引脚LQFP

    FT906Q

    32位RISC微控制器- 76引脚QFN封装

    FT906L

    32位RISC微控制器- 80引脚LQFP封装

    FT907Q

    32位RISC微控制器- 76引脚QFN封装

    FT907L

    32位RISC微控制器- 80引脚LQFP封装

    FT908Q

    32位RISC微控制器- 76引脚QFN封装

    FT908L

    32位RISC微控制器- 80引脚LQFP封装


      设计开发支持

    FT90x 系列固件开发

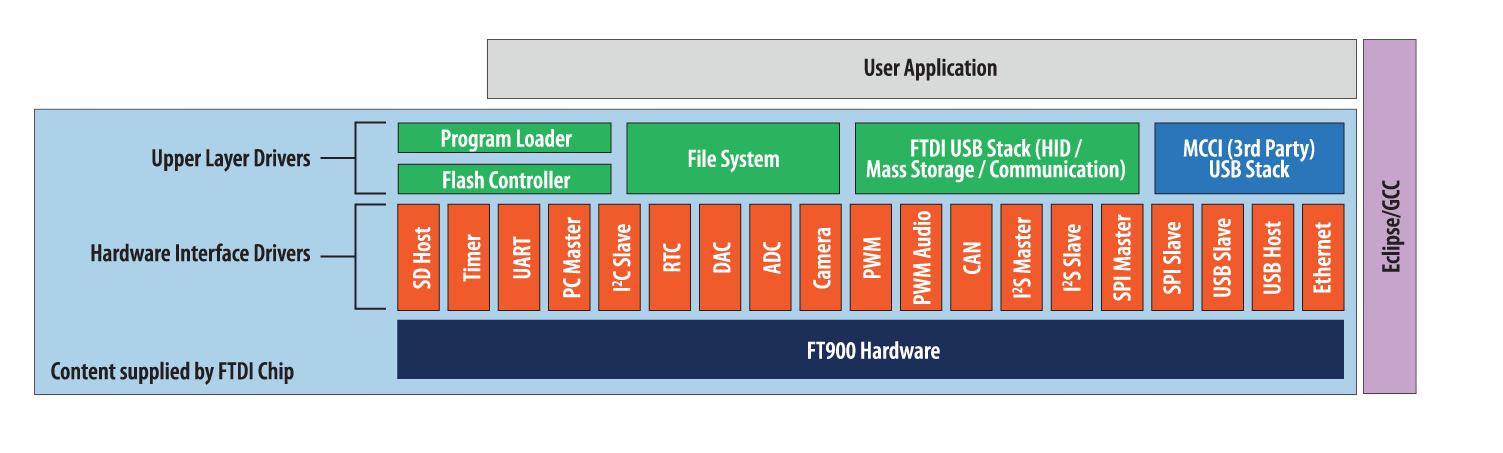

    FTDI芯片提供了一个发展 工具链 基于GNU C/ C++和汇编编译器的FT90X系列。它是完全集成的开源Eclipse IDE 与 C / C++开发工具(CDT)。 FT90x Eclipse集成的工具集,包括FT90x示例应用程序,以便能够迅速开始新的项目设计的能力。 一个开源的实时操作系统FreeRTOS移植到FT90x与相关的 工具链.

    FT90x接口驱动程序支持

    FT90x 工具链 是一套免费的软件库,集合USB软件库中的每个功能块控制,并支持一系列的USB主机和设备解决方案。 所有驱动程序都会提供易于调整和修改的源代码。

    FT51A toolchain

    固件下载和调试

    使用FTDI开发的插件,Eclipse中的功能扩展到支持编译固件加载到目标设备通过专用总线调试引脚的集成电路。 运行和调试的固件还支持调试器引脚与多达3个中断点支持,以协助调试调试。 使用Eclipse IDE,专用的调试器/编程模块可支持这些设备和接口。 还有一个额外的USB DFU功能可通过USB直接更新芯片,不需要调试器/编程器模块。


      MCU第三方支持

    3rd 第三方工具

    FTDI已经为第三方合作伙伴紧密合作,提供额外的辅助设计。 与MCCI®公司,在USB驱动程序和固件的嵌入式SoC的领先开发厂商已经完善TrueTask®USB的可用性, 嵌入式USB主机栈设计用于使用FT90x MCU产品系列,并与MikroE伙伴关系达到了高潮提供了一个FT90x综合开发环境, 包括编译器,开发板,有用的例子于ClicK开发板和Visual TFT软件支持。 更多信息,MCCI 与 MikroE www.mcci.com and www.mikroe.com.
