 CleO35 - 3.5" 智能TFT显示屏

CleO 为市场带来智能化,工程师可以使用编程简单TFT显示屏的产品系列,开发富有想象力与引人注目的人机界面,无论他们的经验水平。 以Arduino为基础,CleO 能够利用FTDI芯片的高速桥接和显示技术,改进性能和更强大的功能,可以从中受益。

CleO35 是一个 3.5" 320x480像素的Arduino扩充智能TFT显示屏,包括电阻式触摸, PWM音频输出并内置高级音频放大器可直输出至扬声器。
CleO系列的智能液晶显示控制器可以很容易地编程, 不需复杂的图形编程或数学知识就可完成专业的人机界面/图形用户界面。


 主要特点

以下仅是CleO35 的部份主要功能:

  • 内置先进的 FT810 图形控制器,具有显示,触摸和音频功能
  • 整合具有高速性能(310DMIPS)的 FT903 32位RISC微控制器(MCU)
  • 抗锯齿图形可输出更精细的图像质量,没有“锯齿”
  • 内置8MB电子闪存
  • 支持微型SD卡插座
  • 支持纵向和横向模式的显示
  • 内置PWM音频和扬声器放大器
  • 使用电阻式触摸LCD模块,附有面板/挡板
  • 使用USB DFU端口进行固件升级
  • 支持摄像头接口
  • 与相关配件兼容,包括摄像头和扬声器
  • FCC/CE认证
CleO35 文档

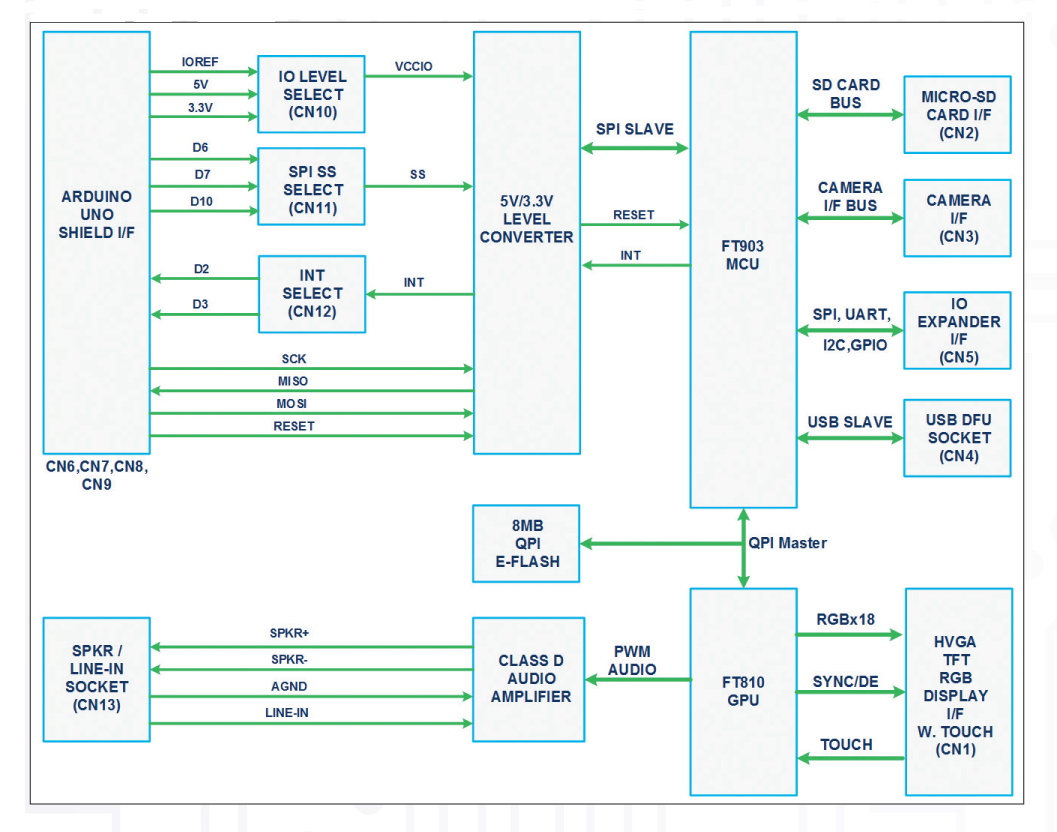

 CleO35 硬件和结构规范



CleO35 结构规范

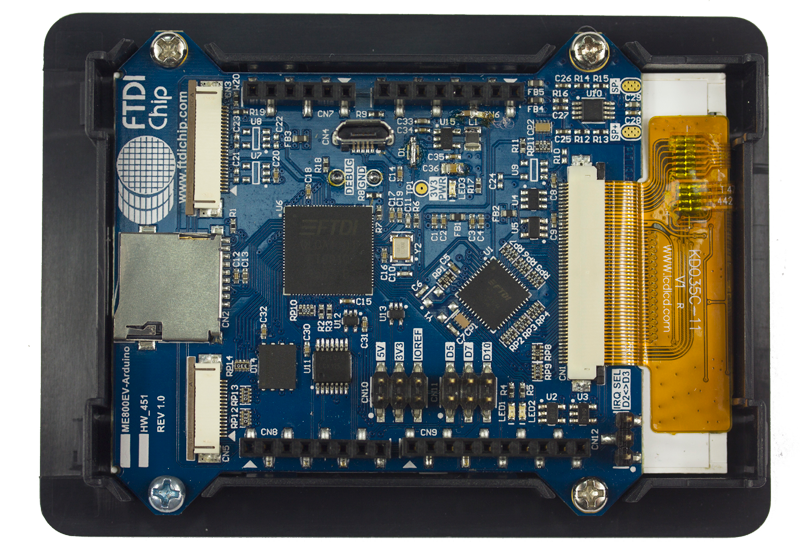

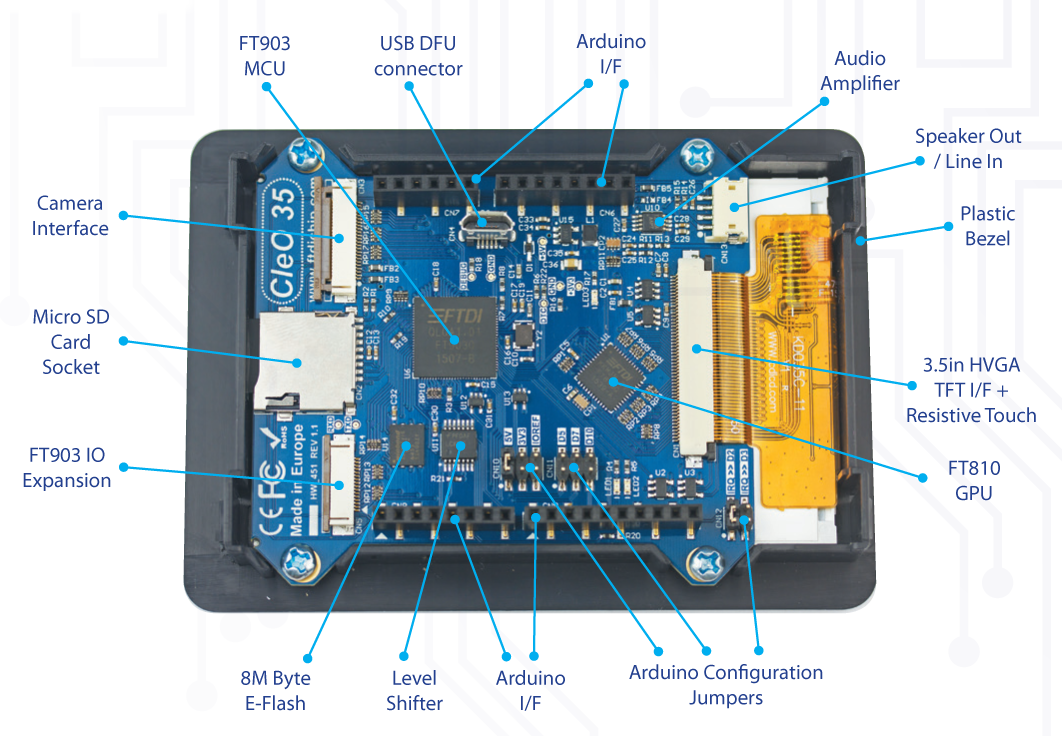

CleO
35 硬件规格

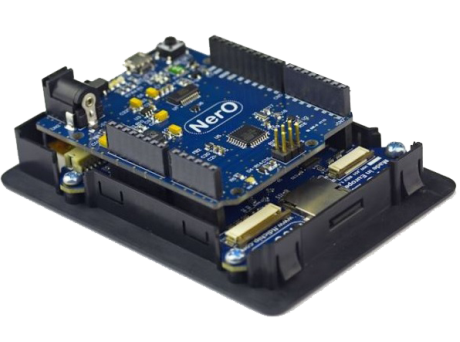

 CleO35模块 与 NerO模块

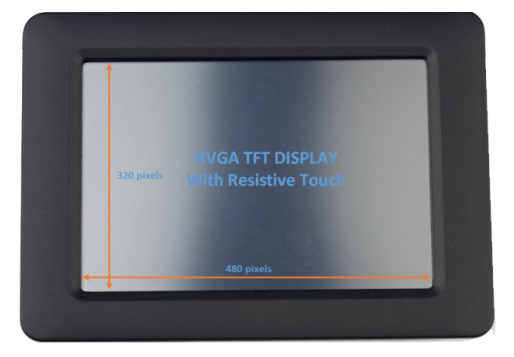

Front View





CleO
35与 NerO 安装图
 CleO35 项目和教程

教程范围广泛(初级的范例,目的在培养用户访问所有 CleO35)的功能)和项目(由教程所获得的知识,进一步构建更复杂的人机界面系统,可能需要额外的Arduino Shields或插件的硬件,如已开发的CleO模块,摄像头和扬声器配件),都已经创建,并可在我们专门的 CleO - www.cleostuff.com的技术支持网站上取得。 教程包括20章,详细介绍了80个编程主题,不需要任何专业的图形或数学知识来管理。

Tutorials

  • 第 1 章 - CleO安装
  • 2 章- 绘制字符串
  • 3 章 - 显示位图和图标
  • 4 章 - 画线
  • 5 章 - 画点
  • 6 章 - 画圆
  • 7章 - 画矩形
  • 8 章 - 画图针
  • 9 章 - 设置图形上下文
  • 10章 - 屏幕控制
  • 11 章 - 音频元素
  • 12 章 - 视频本类型
  • 13 章 - 触控基本类型
  • 14 章 - CleO实用工具
  • 15 章 - 设备控制
  • 16 章 - CleO 摄像头
  • 17 章 - CleO 文件系统
  • 18 章 - 内置FT81x控件
  • 第 19 章 - 杂项命令
  • 第 20 章 - CleO 实用工具资源

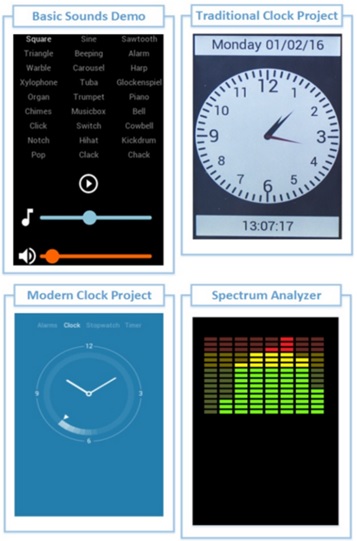

项目

  • 项目 1 - 基本音频声音演示
  • 项目 2 - DTMF拨号
  • 项目 3 - 模拟温度计
  • 项目 4 - 复古的数字时钟(数码型)
  • 项目 5 - 数字时钟-7段式显示
  • 项目 6 - 传统的模拟时钟
  • 项目 7 - 现代风格的模拟时钟
  • 项目 8 - 模拟秒表
  • 项目 9 - 模拟计时器
  • 项目 10 - 数字电压表
  • 项目 11 - 模拟电压表
  • 项目 12 - 里程表显示
  • 项目 13 - 温度、湿度和光照数据记录器
  • 项目 14 - 便条纸像涂鸦留言板
  • 项目 15 - 频谱分析仪显示
  • 项目 16 - 心电图(心率)显示
  • 项目 17 - 数字调频收音机
  • 项目 18 - 静止图像照相机
  • 项目 19 - 视频录制/回放
  • 项目 20 - 旋转显示器
  • 项目 21 - LED矩阵

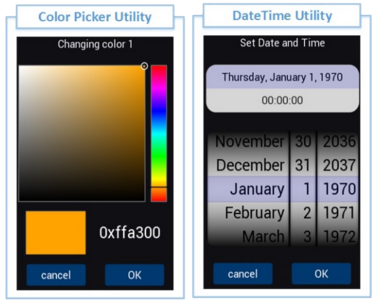

 CleO35 实用控件工具

CleO35 配备了一套专业的实用控件工具,用于数据输入,只需几行代码即可自动执行常见任务。这些是:

  • 颜色选择器
  • 日期时间设置
  • 字母数字键盘
  • 数字小键盘
  • 素描垫
