 二代嵌入式图像引擎(EVE2)开发模块

EVE 2系列模块为开发人员提供易于使用人机界面(HMI)解决方案的基础在FT81x(EVE) 第二代的高分辨率显示设备系列。

关于EVE模块使用FT80x系列芯片请点击这里

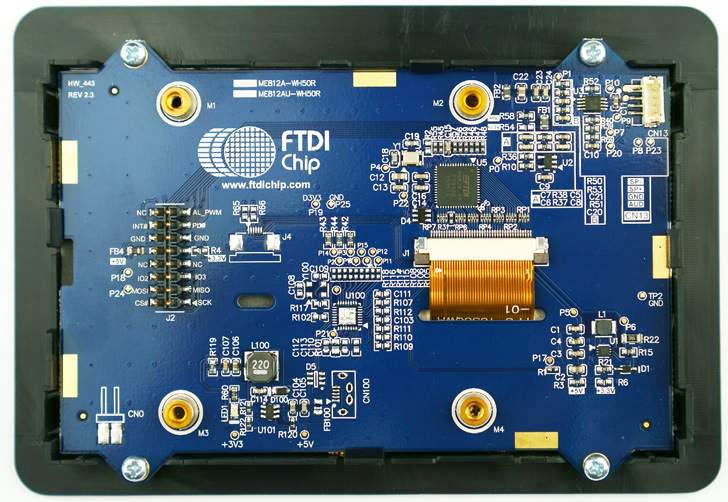

 ME812A-WH50R模块

ME812A-WH50R是FTDI的FT812嵌入式视频引擎(EVE)图形控制器IC的开发模块。该模块是SPI从设备(Slave), 需要一个SPI主设备(Master),连接适当的微控制器接口和系统集成。触摸显示控制器包括一个5.0英寸800 * 480 TFT与电阻式触摸显示面板和一个音频放大器驱动8Ω扬声器。

ME812A-WH50R模块使用FT812,FTDI EVE的第二代芯片。ME812A-WH50R能完全发挥/使用FT812的图形,音频和触摸功能。

要查看数据表,请单击 此处

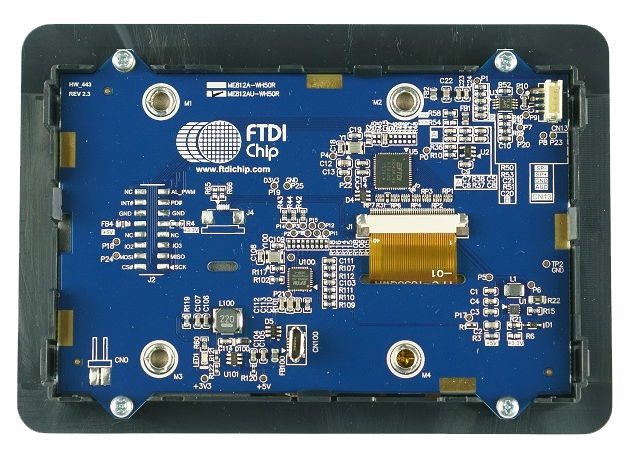

 ME812AU-WH50R模块

ME812AU-WH50R 是FTDI的FT812嵌入式视频引擎(EVE)图形控制器IC的开发模块。 该模块是一个USB设备,内置FT4222H USB到SPI桥接器,可以从PC或其他任何USB主机操控。


ME812AU-WH50R 模块包括触摸显示控制器包括一个5.0英寸800 * 480 TFT LCD与电阻式触摸显示面板和一个音频放大器驱动8Ω扬声器。

要查看数据表,请单击 此处

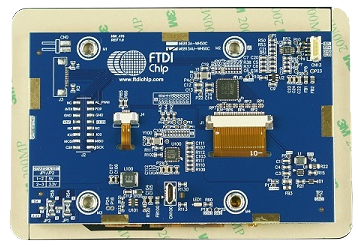

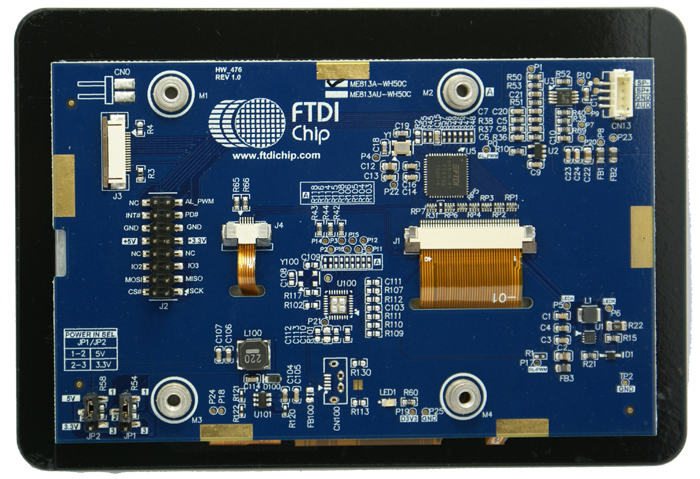

 ME813A-WH50C模块

ME813A-WH50C是FTDI的FT813嵌入式视频引擎(EVE)图形控制器IC的开发模块。该模块是SPI从设备(Slave), 需要一个SPI主设备(Master),连接适当的微控制器接口和系统集成。触摸显示控制器包括一个5.0英寸800 * 480 TFT与电容式触摸显示面板和一个音频放大器驱动8Ω / 1W 扬声器。

ME813A-WH50C模块使用FT813,FTDI EVE的第二代芯片。ME813A-WH50C能完全发挥/使用FT813的图形, 音频和触摸功能。

要查看数据表,请单击 此处




 ME813AU-WH50C模块

ME813AU-WH50C是FTDI的FT812嵌入式视频引擎(EVE)图形控制器IC的开发模块。 该模块是一个USB设备,内置FT4222H USB到SPI桥接器,可以从PC或其他任何USB主机操控。


ME813AU-WH50C模块包括触摸显示控制器包括一个5.0英寸800 * 480 TFT LCD与电容式触摸显示面板和一个音频放大器驱动8Ω扬声器。

要查看数据表,请单击 此处

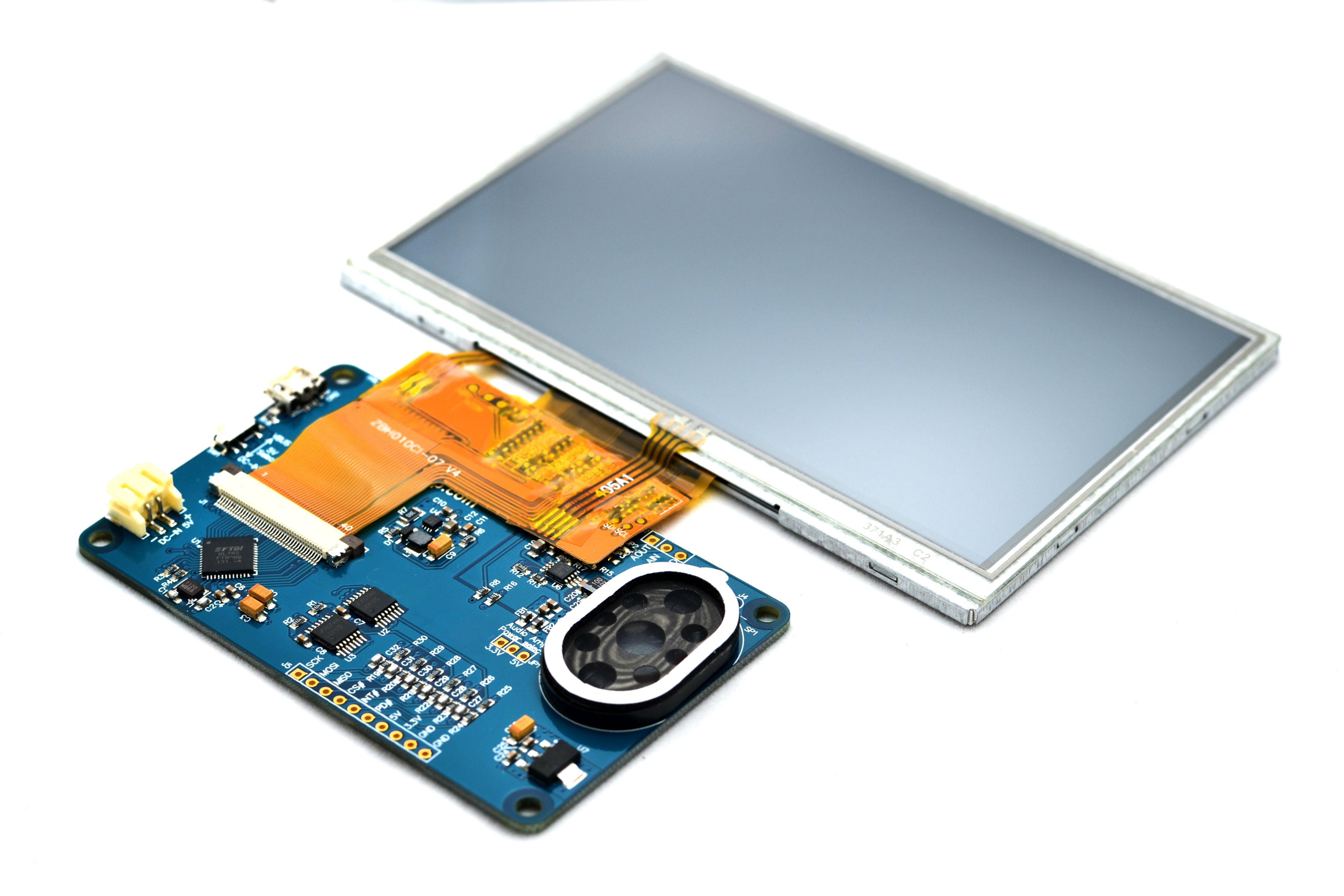

 VM810C开发模块

VM810C50A是一个开发模块,设计用于开发和演示FT810芯片的功能。该模块可看作一个SPI从设备(Slave), 需要一个外部SPI主设备(Master)进行适当的微控制器接口和系统集成。 该VM810C开发系统是信用卡的大小,并支持5” TLCD显示器。

包括在模块上是用于音频输出的扬声器和用于连接到主机系统微控制器的SPI接口0.1”间距用连接器插座。 电源可以通过SPI针接头或微型USB (micro-USB)连接器,或者一个2针直流电源输入接口供电。

VM810C50A-D 配备了5” 电阻式触摸显示屏,800 x 480 像素的分辨率, VM810C50A-N 不提供显示屏,让用户可以选择适合他们的开发模块。

要查看数据表请点击此处

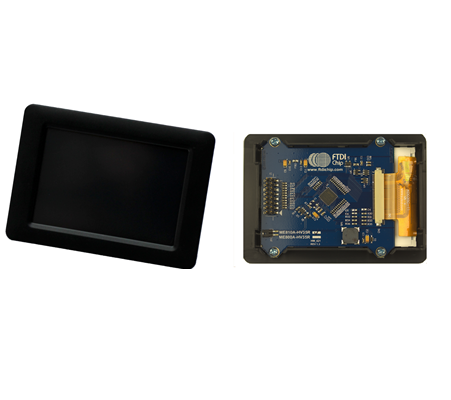

 ME810A-HV35R开发模块

ME810A-HV35R模块包括FT810Q芯片,并配有电阻式触摸3.5英寸 320x480 HVGA 分辨率的显示屏。

该模块配备有黑色或珍珠色面板,液晶背光控制,音频蜂鸣器和 EVE IO 连接器通过QSPI/SPI可以与MM900EVxx模块或与 客户特定的微控制器机板接口。

主要特点:

  • 集成嵌入式FT810Q 视频引擎 (EVE) 图形控制器
  • 320 x 480 分辨率的3.5英寸TFT液晶显示屏,集成电阻式触摸屏。
  • 配有蜂鸣器和液晶背光控制。
  • 提供一个EVE IO连接器MM900EV或客户定制微控制器板通过SPI/QSPI接口。
  • 供电电压为3.3V
  • 包括黑色/珍珠色迷人的易于接合的显示屏挡板
  • 包括MM900EV模块安装夹具(选项)
  • 要查看数据表请点击此处







     其他配件


    VA-PSU-UK1

    配件 - 英国型号 5V/1A 的USB电源 (Mfr # JX-B0520C-1-B)

    VA-PSU-US1

    配件 - 美国型号 5V/1A 的USB电源 (Mfr # JX-B0520B-1-B)

    VA-PSU-EU1

    配件 - 欧盟型号 5V/1A 的USB电源 (Mfr # JX-B0520A-1-B)

    VA800A-SPI

    配件 - 高速Micro USB至SPI适配器基于FT232H MPSSE设计的基本板。
    (请参阅相关产品; C232HM_xxxx)

    VA-FC-1M-BKW

    配件 - USB A到 Micro B的扁平线缆1米 - 黑与白

    VA-FC-1M-BLW

    配件 - USB A到 Micro B的扁平线缆1米 - 蓝与白

    VA-FC-STYLUS1

    配件 - 电阻式触摸屏手写笔
