  USB - RS232/422/485 模块

FTDI提供一系列模块,支持一系列USB转常用串行接口(如RS232,RS422和RS485)的转换。 该模块基于FTDI USB转串行转换器芯片,支持多个通道。


  • USB-DUO
  • DB9-USB模块
  • USB-COM232-PLUS1
  • USB-COM232-PLUS2
  • USB-COM232-PLUS4
  • USB-COM422-PLUS1


  • USB-COM422-PLUS2
  • USB-COM422-PLUS4
  • USB-COM485-PLUS1
  • USB-COM485-PLUS2
  • USB-COM485-PLUS4

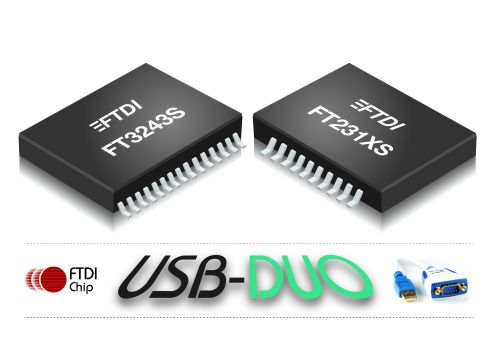

  •   USB-DUO
    USB-DUO将FT231XS和FT3243S集成在一个套件中,用于开发USB转RS2322的解决方案。

    FT231XS是FTDI X系列的USB转全交握式UART芯片,采用20引脚SSOP封装,同时具有低功耗和低引脚数。 FT231XS器件的UART IO通过FT3243S,RS232收发器转为RS232信号电平,采用28引脚SSOP封装。

    该模块可以与预设的FTDI驱动程序一起使用,在所有主要操作系统(如Windows,Linux,MAC,Android)上提供USB转RS232的解决方案。

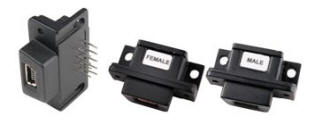

      DB9-USB模块
    DB9-USB系列模块提供了一种简单快速的方法,可将现有基于DB9的连接器UART接口转换成USB 2.0。在多种情况下,都不需要重新设计PCB便能够完成。 因此,他们可以从设计中移除RS232电平转换器而降低系统成本。这些模块在模块内部配有USB2.0 mini-B连接器,适用于标准的9针DB9连接器。

    这些模块是传统使用UART DB9连接器应用的理想选择,通过将这系列的产品转换为USB2.0的连接以延长这些传统产品的生命周期,并且只需极少的重新设计。

    DB9-USB系列包含6种模块。其中两种工作在RS232电压水平。在使用RS232电平的系统中, 这些电压可以直接替代,不需更换PCB,而另外四种工作在数字电压电平(5V或3.3V的选择)。 因此可以连接到不同应用系统逻辑电平,而去除系统内的RS232电平移位器而达成减少材料清单。每种都有可以替换公头或母头的DB9接头。

    零件号

    描述

    DB9-USB-M

    USB全速转单一端口RS232电平UART模块,可替代RS232电平UART DB9公头连接器

    DB9-USB-F

    USB全速转单一端口RS232电平UART模块,可替代RS232电平UART DB9母头连接器

    DB9-USB-D3-M

    USB全速转单一端口 3.3V电平UART模块,可替代 3.3V电平UART DB9公头连接器

    DB9-USB-D3-F

    USB全速转单一端口 3.3V电平UART模块,可替代 3.3V电平UART DB9母头连接器

    DB9-USB-D5-M

    USB全速转单一端口 5V电平UART模块,可替代 5V电平UART DB9公头连接器

    DB9-USB-D5-F

    USB全速转单一端口 5V电平UART模块,可替代 5V电平UART DB9母头连接器





    DB9pic





      USB-COM232-PLUS1
    USB-COM232-PLUS1模块是单通道USB转RS232转换模块。该模块可作为USB与RS232设备的通信装置。

    USB-COM232-PLUS1基于FTDI FT232R芯片。该模块支持从USB转RS232信号电平的完全转换, 并具有板载电平转换器。还具LED用于指示电源,以及该模块TXD和RXD的状态。









      USB-COM232-PLUS2
    USB-COM232-PLUS2模块是USB转双通道RS232通讯模块。该模块基于FTDI FT2232H(USB 2.0高速芯片),包括电平转换器, 支持完整的RS232电平信号。该模块还具LED用于显示电源,以及该模块TXD和RXD的数据流量状态。





    USB-COM232-PLUS2





      USB-COM232-PLUS4
    USB-COM232-PLUS4模块是一个USB转四通道RS232通信模块,设计用于最多支持四个独立RS232端口的USB通信。

    USB-COM232-PLUS4基于FTDI FT4232H(USB 2.0高速芯片),包括RS232电平转换器,以及LED用于显示电源, 以及该模块TXD和RXD的数据流量状态。





    USB-COM232-PLUS4





      USB-COM422-PLUS1
    USB-COM422-PLUS1模块是单通道USB转RS422转换模块。

    USB-COM232-PLUS1基于FTDI FT232R芯片以及从USB转RS422信号电平的完全转换, 加上LED用于显示电源,以及该模块TXD和RXD的数据流量状态。





    USB-COM422-PLUS1





      USB-COM422-PLUS2
    USB-COM422-PLUS2模块是一个USB转独立双通道RS422通讯模块。

    USB-COM422-PLUS2使用FTDI FT2232H(USB 2.0高速芯片),包括RS422电平转换器, 加上LED用于显示电源,以及该模块TXD和RXD的数据流量状态。





    USB-COM422-PLUS2





      USB-COM422-PLUS4
    USB-COM422-PLUS4模块是一个USB转四个独立RS422端口通信模块。

    USB-COM422-PLUS4使用FTDI FT2232H (USB 2.0高速设备),包括RS422电平转换器,加上LED用于显示电源,以及该模块TXD和RXD的数据流量状态。





    USB-COM232-PLUS4





      USB-COM485-PLUS1
    USB-COM485-PLUS1模块是单通道USB转RS485通信模块。

    USB-COM485-PLUS1使用FTDI FT232R芯片,包括RS485电平转换器, 加上LED用于显示电源,以及该模块TXD和RXD的数据流量状态。





    USB-COM485-PLUS1





      USB-COM485-PLUS2
    USB-COM485-PLUS2模块是一个USB接口,可连接两个独立RS485端口的通信模块。

    USB-COM485-PLUS2使用FTDI FT2232H芯片(USB 2.0高速芯片),包括RS485电平转换器, 加上LED用于显示电源,以及该模块TXD和RXD的数据流量状态。





    USB-COM485-PLUS2





      USB-COM485-PLUS4
    USB-COM485-Plus4 USB-COM485-PLUS4模块是一个单独的USB接口连接四个独立的RS485端口的通信模块。

    USB-COM485-PLUS4使用FTDI FT4232H芯片(USB 2.0高速芯片),包括RS485电平转换器, 加上LED用于显示电源,以及该模块TXD和RXD的数据流量状态。





    USB-COM232-PLUS4
