  应用模块

FTDI提供一系列基于FTDI IC的应用模块,提供即用型应用模块,可轻松集成到客户应用中。

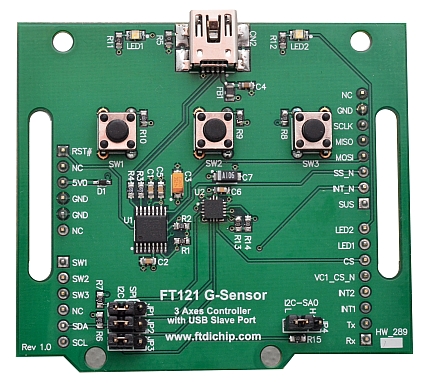

  FT121 G-Sensor屏蔽

FT121 G-Sensor屏蔽设计用于直接连接到Arduino Pro和VinculumII开发板。 屏蔽允许Arduino Pro上的微控制器访问FT121 USB设备控制器。 使用FTDI FT121芯片组和三轴线性加速度计(ST LIS331DLH)设备,该模块可用于实现USB HID游戏控制器。 功能包括:

  • FT121的SPI接口,是经由spi 汇流排接头与Arduino Pro进行资料传输
  • LIS313DLH 3轴线性加速度计,可选择满量程±2g /±4g /±8g
  • 可选择SPI和 I2C 接口,用于控制3轴加速度计
  • 两个加速度计中断
  • 三个按钮和两个LED用于HID应用
  • 5V USB线缆供电操作
  • 板载3.3V稳压器为加速度计供电
  • Mini-B USB 连接器
  • 工作温度范围 -40°C to +85°C
  • 完整的数据表, DS_FT121 G Sensor Shield



  全球定位加密狗, FT-X-GPS

FT-X-GPS加密狗由FT230X,USB转UART桥接设备支持,为笔记本电脑,平板电脑,嵌入式PC应用程序和具有USB主机功能的系统带来全球定位功能。 内置传感机制以NMEA0183 v.3.01格式输出数据,以提供精确定位。 有关更多信息,请参阅详细的应用说明, AN_216



  VDrive3

VDrive3 – Vinculum-II 带外壳的开发模块。

VDrive3是带有外壳的USB主机/微控制器开发模块。 VDrive3模块中预装的默认固件支持UART或SPI与系统主机控制器的连接。 该产品为快速简便地集成应用程序提供了极具吸引力的解决方案,例如可以访问USB记忆棒/拇指驱动器设备。

对于大多数VDrive2应用,VDrive3是VDrive2的替代品。 但是,对于少数使用SPI的应用程序,可能需要对应用程序软件进行一些更改。 请参见 AN_176 - Vinculum Comparison of VDAP and V2DAP.

VDRIVE-LD产品现已上市。 该设备增加了一个保护盖,可在恶劣环境中保护USB A端口。





VDRIVE3





  VMusic3

VMusic3 – Vinculum-II 开发模块

VMusic3是USB主机和MP3 / WMA播放器应用程序模块。 VMusic3的默认固件支持音频播放和UART或SPI通信接口,可集成到目标产品中。 VMusic3可用于从USB闪存盘读取MP3和其他音频格式文件,处理数据并通过线路输出接头和耳机插孔输出立体声音频。

对于大多数VMusic2应用程序,VMusic3是VMusic2的直接替代品。 VMusic3使用名为V2MSC的固件,类似于V2DAP(在VDrive3中使用),附加模块用于控制MP3播放。 但是,对于使用SPI的少数应用程序,VMusic固件和V2MSC固件之间存在差异,这需要对应用程序软件进行一些更改。 有关这些差异的更多详细信息,请参阅 AN_176 - Vinculum Comparison of VDAP and V2DAP.





VMusic3





  USB-Key

FTDI USB Key是一种安全设备,在制造过程中刻有唯一的标识号(FTDIChip-ID™)。 此FTDIChip-ID™编号仅可通过USB接口读取,使其成为“解锁”特定应用程序的理想“密钥”。

FTDI USB Key具有以下功能:

  • 易于使用任何USB主机或集线器的USB接口。
  • 唯一的FTDIChip-ID™编号可用于为软件应用程序提供安全加密狗。
  • 通过加密FTDIChip-ID™编号并存储在FTDI USB Key的EEPROM可写区域,可实现额外的安全性。
  • 使用适用于Windows的 SafeGuard-IT Active-X 控件增强安全保护。 这可用于生成非对称的公钥 - 私钥加密,以提供安全的加密狗功能。
  • USB Key可用于解锁安全系统 - 访问控制。
  • 密码保护访问。













  VDrive2

VDrive2 - USB闪存盘接口模块。

VDrive2可能是向现有产品添加USB闪存驱动器接口的最简单解决方案。 该模块具有连接到VNC1L USB主控制器的USB连接器接口。 该模块提供简单的4信号接口,支持通过UART或SPI轻松连接外部设备。 连接器接口还具有+ 5V和接地连接。 使用Vinculum VDAP固件进行USB接口连接。 VDrive2是评估和开发VNC1L设计的理想选择。 凭借其整洁的外壳和极具吸引力的数量折扣价格,该模块非常适合整合到成品设计中。 VDrive2可用于为一系列产品启用USB连接,包括消费类设备,手持终端,显示器和工业产品(如数据记录器)或提供固件升级接口。





VDRIVE2

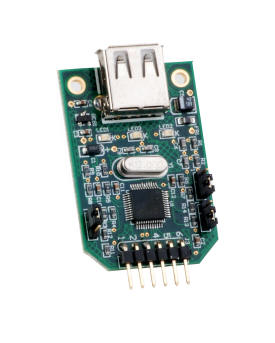

  VDrive1

不建议用于新设计 - 请参阅VDrive2

VDrive1评估模块是VDrive2模块的OEM版本。 该模块作为PCB模块提供了一种将USB闪存盘功能集成到现有产品的简单方法。 板载接头可以访问6个接口引脚,包括4个控制引脚,+ 5V电源和接地引脚。 该器件通过SPI或UART接口支持外部连接。





VDrive1





  VMusic2

VMusic2模块 - USB闪存盘和音频播放接口模块。

VMusic2模块使用VNC1L IC提供音频播放和USB接口功能。 板载音频解码器支持从USB闪存盘播放MP3和其他数字音乐格式。 Vinculum VDAP命令集的扩展允许用户控制所选文件的播放,以及控制声道的音量,平衡等,并监视正在播放的文件的状态。 该模块可通过带有+ 5V和接地连接的简单4线接口连接到外部设备,支持UART或SPI接口。 提供音频插孔连接器用于音频输出 VMusic2非常适合从家庭娱乐和车载音频系统的USB驱动器功能中添加MP3播放功能。 该模块具有吸引人的外壳,可在成品设计中轻松集成。

VMusic2

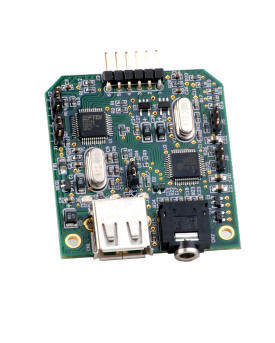

  VMusic1

不推荐用于新设计 - 请参阅VMusic2

VMusic1是VMusic2的OEM版本,可通过USB闪存盘接口提供音频播放。 该模块是一个简单的PCB模块,可轻松集成到现有设计中,以提供音频播放和USB接口功能。





VMusic1





  VPROG-1

VPROG-1是一个编程器模块,旨在支持多个VNC1L器件的编程。 该模块还可用于编程VDIP1和VDIP2(Vinculum VNC1L-1A评估板)。 VPROG-1编程器需要连接VPROG-1-S-LQFP48或VPROG-1-S-ZIF40适配器才能对Vinculum主控制器设备进行编程。

VPROG-1-S-LQFP48用于对各个Vinculum主机控制器设备进行编程。

VPROG-1-S-ZIF40用于编程VDIP1和VDIP2模块上使用的Vinculum主控制器设备。





VPROG-1





  VF2F2

VF2F2是基于VNC1L的独立应用程序的参考设计,说明如何为具有USB海量存储类接口的数码相机构建文件备份设备。 只需按一下按钮,相机上的所有图像文件都将复制到USB闪存盘的唯一文件夹中,以便可以重新使用数码相机存储器拍摄更多照片。 对于希望在路上备份照片而无需携带笔记本电脑的数码相机用户,或者想要在不需要读卡器的情况下分享或交换照片的人来说,这是理想的配件。 VF2F2由两个AAA碱性电池供电。





VF2F2
