  超速度 USB3.0 开发模块

FTDI芯片提供一系列专为与SuperSpeed USB3.0系列IC集成而设计的评估/开发模块。 UMFT60xA和UMFT60xX系列模块包含用于与FT600和FT601系列接口的HSMC / FMC(LPC)连接器, UMFT602A / X模块具有用于将FTDI芯片的FT602 32位FIFO总线连接到USB的HSMC或FMC(LPC)连接器 3.1 GEN 1 USB视频类(UVC)桥接IC与外部硬件。 有关家庭的详细信息,请参见下文。

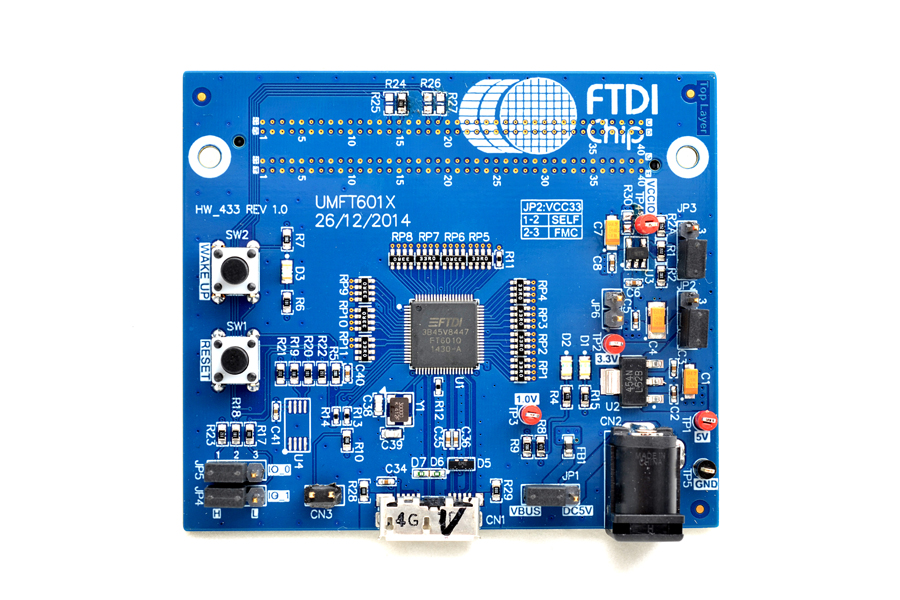

 UMFT600 和 UMFT601 模块

The UMFT60xA和UMFT60xX系列评估/发展模块,使用HSMC或FMC(LPC)连接器,FTDI FT600/FT601 3.0 Superspeed 芯片与外部硬件连接。 此系列可用于桥接FIFO总线USB3.0主机和和评估FT60x的功能。作为一个子卡,则UMFT60xx必须与FIFO主控板有FMC或HSMC连接器一起运作。 有4种模式提供不同的FIFO总线接口和数据位的宽度,设计的目的是插入在多数FPGA供应商所提供的开发平台如Xilinx和Altera公司。 该系列产品支持2个并行FIFO从总线协议(多通道FIFO /245同步FIFO)与数据“突发”高达400 MB/s的速率。有关功能的完整列表,请参阅 . 有关芯片功能的完整列表,请参阅 FT60x IC 数据表.



 主要硬件特性
  • 支持USB3.0 SuperSpeed(5Gbps),USB High Speed(480Mbps)和USB 2.0 Full Speed(12Mbps)传输支持
  • FIFO总线连接4 IN通道和4通道OUT
  • UMFT600x / UMFT601X为供应商类别的USB装置,搭配D3xx驱动程序支持高速,高容量应用,如数据记录和图像传送。
  • UMFT602为USB视频类(UVC),提供了支持来自高分辨率摄像机设备的视频内容流

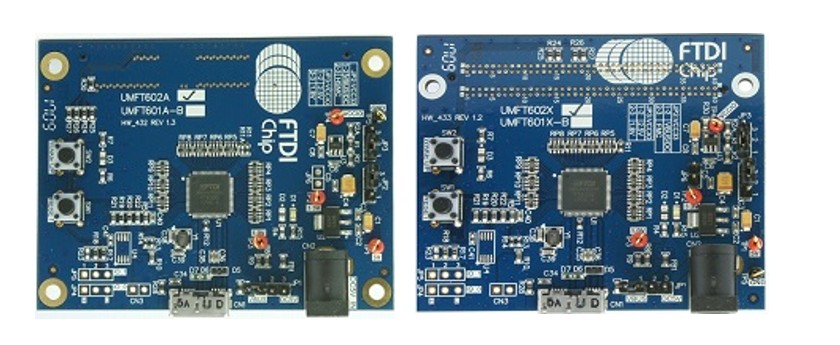

  •  UMFT602A/X 模块

    UMFT602A / X评估/开发模块采用HSMC或FMC(LPC)连接器和FTDIFT602芯片是一个32位FIFO总线连接到具有外部硬件的USB 3.1 GEN 1 USB视频类(UVC)桥接IC。 UMFT602A / X允许将FIFO总线桥接到USB3.0主机。

    UMFT602A / X是一片子卡必须与具有HSMC或FMC连接器的FIFO主板一起工作。 两种模块提供了不同32位数据宽度的FIFO总线接口。 两种模块的设计使其可支援Xilinx或Altera等供应商提供的大多数FPGA开发平台。请参阅模块选项的订购信息。

    UMFT602A / X支持2个并行从FIFO总线协议(多通道FIFO / 245同步FIFO),数据“突发”速率高达400MB / s。 对于模块数据表, 请点击这里。. 有关FT602功能的完整列表,请参阅 FT602数据表。








     主要硬件特性
  • 支持USB3.1 GEN 1 SuperSpeed(5Gbps),USB High Speed(480Mbps)
  • 支持USB视频类UVC 1.1, Raw YUV422
  • 多达4个视频输入通道和一个用于视频源设备配置的I2C总线主接口
  • 支持多电压I / O:1.8V,2.5V和3.3V
  • FIFO总线的高速连接器:FMC(现场可编程夹层卡)或HSMC(高速夹层卡)
  • FMC连接器与大多数Xilinx的FPGA参考设计电路板兼容
  • HSMC连接器与大多数Altera的FPGA参考设计电路板兼容
  • 多供电选择:外部直流供电,总线供电,FMC / HSMC供电
  • 硬件复位和远程唤醒
  • Micro-USB3.0 receptacle
  •  产品信息



    UMFT600A-B 16位FIFO总线,HSMC连接器
    UMFT600X-B 16位FIFO总线,FMC(低引脚数)连接器
    UMFT601A-B 32位FIFO总线,HSMC连接器
    UMFT601X-B 32位FIFO总线,FMC(低引脚数)连接器
    UMFT602A USB视频类(UVC)到32位FIFO总线,,HSMC连接器
    UMFT602X USB视频类(UVC)到32位FIFO总线,FMC(低引脚数)连接器

    USB 3.0 A MICRO B CABLE USB 3.0 SuperSpeed A 到 MICRO B 线缆,长度 1M,黑色



      文档
  • UMFT600x/UMFT601x datasheet
  • UMFT602x datasheet
  • AN_370 - FT600 Configuration Programmer User Guide
  • AN_375 - FT600 Data Loopback Application User Guide
  • AN_376 - Xilinx FPGA FIFO master Programming Guide
  • AN_377 - Altera FPGA FIFO master Programming Guide
  • AN_379 - D3XX Programmers Guide
  • AN_386 FTDI FT600 Maximize Performance
  • AN_387 FT600 Data Streamer Application User Guide
  • FT600/FT601 软件示例
