FT602 软件示例

本页包含特定于FT602 SuperSpeed USB3.0視頻類別系列的示例。

产品信息
参考设计

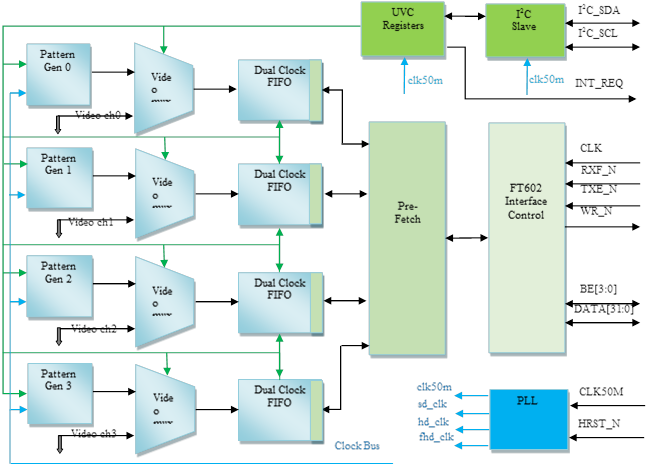

UVC总线主机示例 (AN_434) – 作为UVC类,设计是从USB的角度即插即用,无需额外的驱动程序或编码。 从应用的角度来看,FT602适用于各种FPGA总线主机。为了帮助开发人员快速创建兼容的FPGA固件, 根据AN_434 及相关的固件下按照以下框图提供了一个可行的项目,以及FT602接口将可以进一步纳入更大的FPGA项目。该固件项目可以支持1,2或3或4视频流,并补FT602 IC的4通道能力。

支持两种项目 Altera Cyclone V Xilinx Spartan 6 下载



  • 支持245FIFO和多通道FIFO模式,
  • 支持32位宽的接口,用于连接FT602设备
  • 支持16位YUV格式的QVGA,VGA,HD和全高清分辨率
  • 支持多达4个UVC通道,总带宽高达每秒320MB
  • 支持 I2C 用于边带配置
  • 支持100MHz和66MHz FIFO时钟操作
  • 支持Xilinx和Altera FPGA
配置实用程序
一个简单的Windows 程序 可以通过USB配置设备描述符和一些UVC参数。更多信息请见 AN_435

此外,提供视频演示如何使用FT60x芯片配置程序编制器应用程序用于定制芯片的分步配置指南:
