  参考设计

此页面提供实现FTDI芯片应用程序的灵感。这里提供的参考设计包括原理图, PCB布局和软件源代码。

  • USB电力仪表
  • Win10彩色仪表物联网(IoT)
  • 树莓派
  • FT230X GPS加密狗(Dongle)

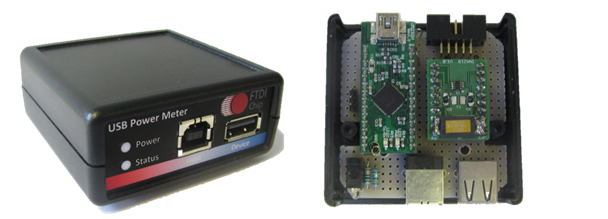

  •   USB电力仪表

    大多数的专用测试和测量设备是相当昂贵的,此外这些设备通常是巨大又笨重的。在此FTDI提供另一个解决方案经由USB连接PC端并运行特定程序,这对于工程师来说是携带方便的,并且为实验室提供成本优化的选择。

    USB电力仪表使用USB 2.0 FT232H高速晶片可将USB桥接到 device to act as a USB to I2C 的电流和电压感测器件。

    参考资料提供了一个简单的原理图,定义了如何连接货架模块以实现仪表的电压和电流监控功能,并提供完整的源代码,演示如何将FT232H配置为MPSSE模式,以充当USB到I2C桥接,并将输出显示为文本或图形。

    更多信息可以参考AN_355. 源代码可供下载这里

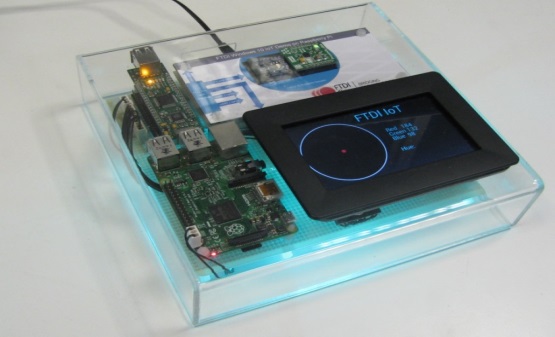

      Win10彩色仪表物联网(IoT)

    物联网是指多个物件连结到多个人。 对于FTDI, 是关于读取和控制传感器数据的能力。

    该参考设计着眼于新的Win10物联网操作系统如何加载到小型嵌入式处理器树莓派2(Raspberry Pi 2),然后使用专门 修建Win10物联网FTDI驱动程序,控制一个 FT4232H USB桥接设备来访问系统外设。

    The FT4232H 有4个通道,其中2个通道用于演示。演示用的其中一个通道创造通过装置MPSSE模式 转成一个I2C桥接读取来自Adafruit传感器模块的颜色数据以及MikroE模块与待测物的距离数据。

    FT4232H的第二个通道作为SPI主(master, 再次通过MPSSE模式)来控制 FT800 为基础的显示单元(VM800B). The FT800 是我们的显示控制器EVE系列的一部分, 并在此演示显示输出从连接到FT4232H的第一 个通道转成I2C 以读取颜色和距离传感器的数据。

    提供完整的连接图和软件源代码 - 允许用户重新设计或通过添加或更换传感器和延伸显示图形增强功能。

    欲了解更多信息,请参阅 AN_475.

    项目的源代码可以被下载自 这里.

    本参考设计的关键要素是:

    树莓派2

    Win10物联网操作系统

    Adafruit I2C 界面的颜色传感器

    MikroE I2C 界面的距离传感器

    FTDI Win10 物联网驱动程序

    USB高速串行/集线器模块

    VM800B 模块

    树莓派

    Raspberry Pi is a small ARM based single board computer running Linux.

    This reference design demonstrates how the Rapsberry Pi can be integrated with the RPi_HUB Module and an external analog to digital converter (ADC).

    The RPi_HUB module utilises the FT2232H device which will be used in MPSSE mode to create an SPI master interface to read the external ADC.

    Application note AN_221_Adding_An_ADC_to_a_Raspberry_Pi explains how to install FTDI D2xx drivers on the Rapsberry Pi platform and then wire up an ADC to the RPi_HUB module.

    The schematic may be downloaded here RPI_ADC_schematic.zip

    Full application source code to read and display the data from the ADC is available here ADC_source.zip


     FT230X GPS加密狗(Dongle)

    GPS (Global Positioning System) is becoming ever more prevalent in mobile electronic devices. This project demonstrates how the FT230X can provide a simple interface between a USB enabled host device and a GPS module for reading standard positioning data (NMEA0183 v3.01).

    An application note (AN_216) provides details of the design operation while full schematics and PCB gerber files are also available for download at the links below.

    AN_216 Using the FT230X to Design a GPS Dongle
    Schematic PCB layout


    The PCB data is in Altium format and a free Altium Designer Viewer can be downloaded from the following location:
    http://www.altium.com/community/downloads/en/downloads_home.cfm
