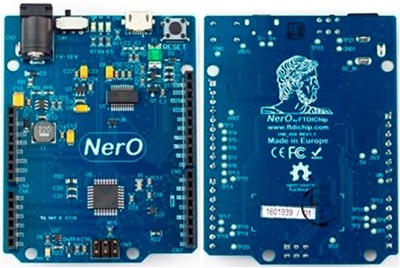

NerO 为 Arduino UNO 兼容板基于 FTDI 参考 FT231X USB 串口的设计， 提供 5V 完整的 1A 电源而不会过热。

NerO 数据表，请点击 这里。

新闻稿请点击 这里。

这个项目是从另一个Kickstarter项目计划，作为一个Arduino智能TFT显示屏，名为 CleO项目的附件。现在，显示器本身所需150毫安电流，这不会有电流过大的问题，但是当你添加一个摄像头，加上它的LED灯， 这正好高达250mA。如果你有1W的音频作同时播放，这虽然机会不多，但是却是有可能。如此，为了保证正常操作， 将需要提供450毫安的电流在5V。你可以USB插孔提供500mA的电力，但这不会留下太多额外的功率给其他Arduino扩充卡， 所以连接到直流电源似乎是答案。

这开始让我们思考，在一个UNO和兼容板上的LDO稳压器的额定电流为1A****，但多少电流能被你使用， 而且稳压器不会过热和关闭。我们决定来衡量在一个真正的UNO R3板上，输入9V至12V的电压，答案是出奇的低 尤其是12V供电时。以下我们的测量和测试方法与您分享。

UNO R3是基于Arduino项目的基本款，但它已经存在了数年，许多功能也已得到改善，例如Adafruit和SparkFun 使UNO兼容性得到很大的改善。然而，我们要求的1A电流而且没有多余的散热并且符合FCC、CE，这促使我们考虑一个新的 第三方UNO兼容的参考设计，为了符合这些要求，因此产生NerO的构想。我们很高兴我们的原型的结果， 所以我们决定把这成果公诸于世让任何人都可以使用。在推出时我们将提供使用NerO原理图和PCB设计文件公开 作为OSHWA（开源硬件协会）条款下的参考设计，并欢迎社会各界人士从我们原来的设计中受益。

一般规格

下面是一些我们在我们的原型NerO板进行的测试。

负载电流的测量

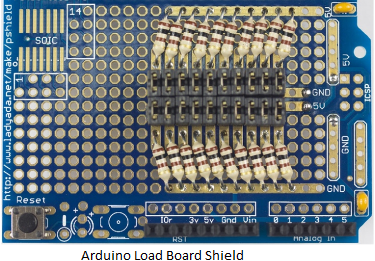

首先，我们构建了一个“负载扩充板”，由20个100欧姆的电阻藉由跳线每使每一个电阻都接在5V和GND之间。 通过插入/删除跳线，我们可以模拟5V电源从0毫安到1安培，每次增量50毫安的负载电流。

如果你想让自己重复这个实验，我们使用一个Adafruit ProtoShield V6，如上图所示。

接下来，我们测量了稳压器的性能，我们增加上述板的负载电流，使用上面的板，首先使用9V直流电源的直流输入电压插孔， 其次是相同的测试，但使用12V的电源。

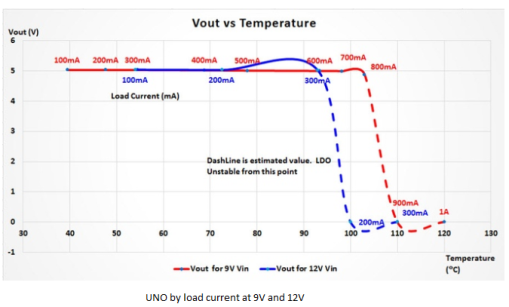

首先 - 在一个原装（意大利制造）Arduino UNO R3 上的测试的结果。用9V直流电源输入， 稳压器开始进入高温关断(thermal shutdown)在负载扩充板消耗刚超过700毫安电流时， 同样用12V直流电源输入，稳压器开始进入高温关断在刚超过250毫安的电流消耗。 但是请注意，在这个阶段的線性稳压器外部温度是95℃到110℃左右，非常的热，足以缩短板上附近元件的寿命。 若是以安全为前提的考量下，我们认为一个现实稳压器的最高温度应该是70℃， 则扩充板最大的5V电流消耗将约为400毫安在使用9V直流电源输入的情况下。在使用12V直流电源的情况下， 最高电流需低于200毫安。这实验的结果让人深思！

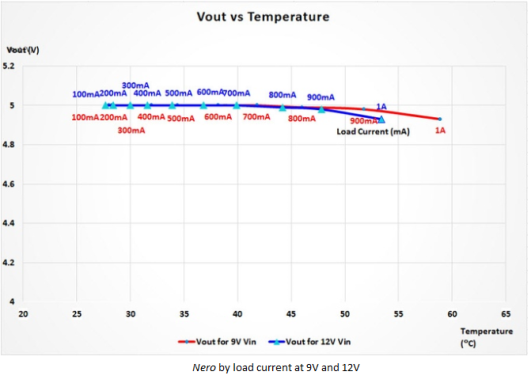

现在，我们重复上面的实验，但是这一次使用NerO板。也使用9V和12V直流电源输入， 稳压器保持稳定并一路攀升到1A安培的负载，从而满足我们的设计目标。在所有条件下该稳压器的温度始终保持低于60℃。

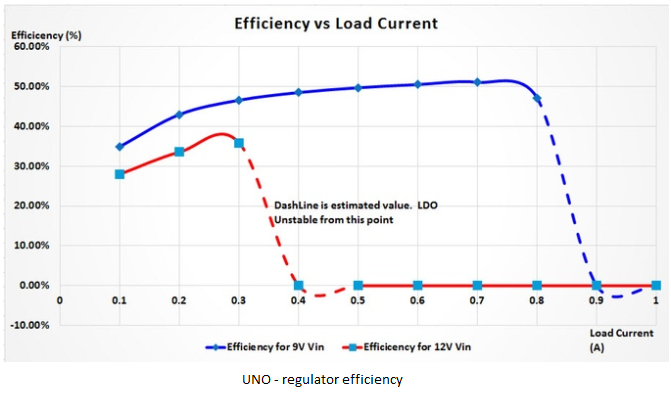

现在，让我们看看稳压器的效率和负载电流的关系。正如预期，UNO大约是在30%到50%的范围，取决于负载电流的大小。

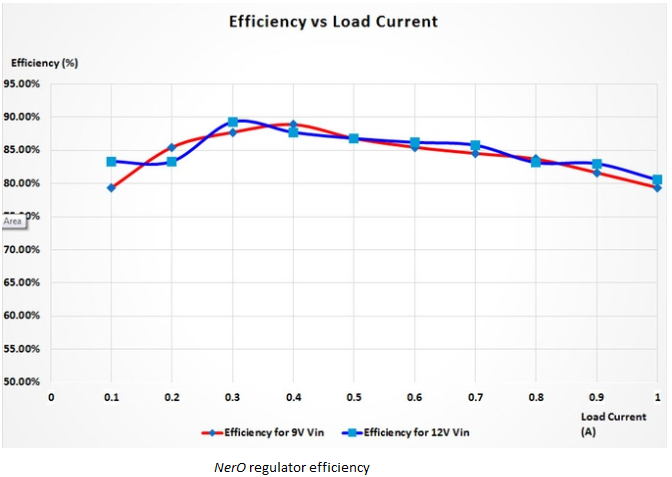

NerO 的效率则坐落在80％到90％的范围，也取决于负载电流的大小。

5V电源纹波 (Supply Ripple)

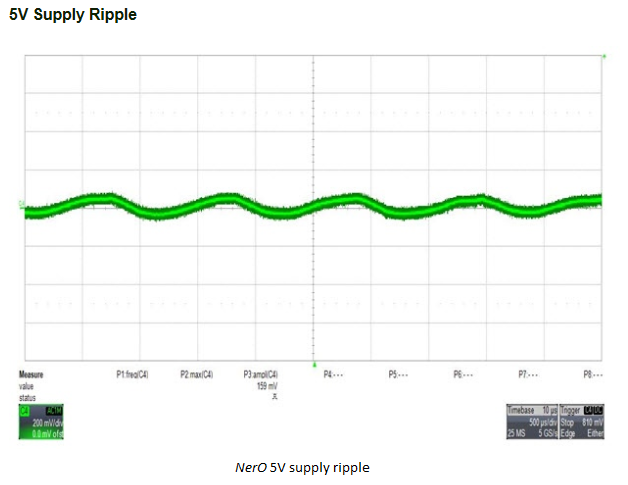

上图使用示波器测量NerO开关调节器输出端的电源纹波，测量结果揭示在200毫伏峰对峰 - 非常适合驱动数字逻辑。

USB信号质量

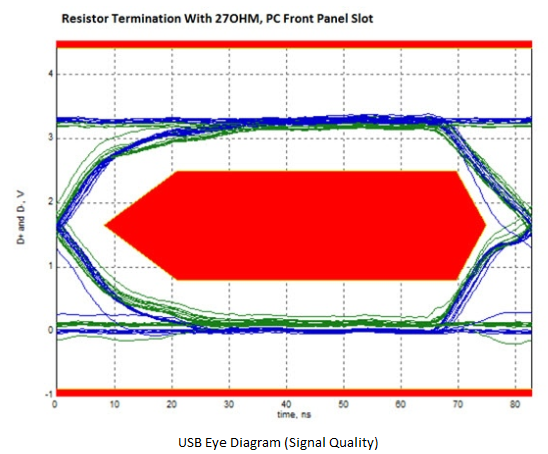

如果你以前没有见过的，上面的图就是所谓的眼图，是用来衡量信号质量在传输线上。它采用了特殊的 （而且通常价格昂贵）示波器完成，这确保了在所有合格的平台上的可靠的通信。我们把NerO 作测试， 并很高兴地说，它通过测试。故障信号是有信号进入红色“眼睛”中心的多边形。

FT231X 提供了可靠的USB转UART接口与认证的驱动程序支持（包括Windows10）。

Nero是一个KickStarter 项目，感谢支持我们的客户，所以该项目得以成功。
