 高速USB 转 MPSSE/UART线缆

高速USB线缆系列,能够模拟高速USB转UART,SPI,I2C和JTAG协议。



零件号 线缆类型 连接器类型 最大数据速率 线缆长度 附加电压输出电平 链接到数据表 从FTDI购买
C232HM-DDHSL-0 MPSSE 10个单极插座 30M每秒字节数 0.5米 3.3V 数据表
C232HM-EDHSL-0 MPSSE 10个单极插座 30M每秒字节数 0.5米 5V 数据表
C232HD-DDHSP-0 UART 10个单极插座 12M波特 1.8米 3.3V 数据表
C232HD-EDHSP-0    UART 10个单极插座 12M波特 1.8米 5V

数据表

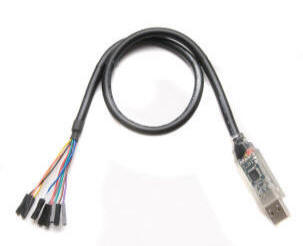

 高速USB MPSSE 线缆

USB-MPSSE线缆能够提供USB转SPI,I2C或JTAG接口。  这是通过 FT232H 设备中的MPSSE实现的,该设备能够在处理所有USB信令和协议的同时模拟同步串行协议。



为了加快应用程序开发,FTDI 提供了MPSSE函式库得以模拟多个通讯协议。

注意: 使用MPSSE 库需要安装FTDI的 D2XX 驱动程序

以下应用笔记显示了使用新的USB-MPSSE线缆连接SPI和I2C总线的实际示例。 这些提供了有关如何配置新线缆的MPSSE的完整说明和源代码示例。

AN_188 : 使用C232HM MPSSE线缆,演示USB到SPI接口
AN_190 : 使用C232HM MPSSE线缆,演示USB至I2C / SMBUS接口

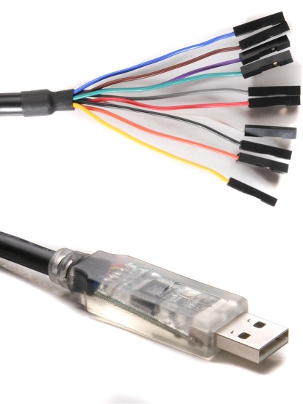

 高速USB – UART 线缆

USB 2.0高速转UART线缆采用FTDI的FT232H USB转UART接口IC器件,可处理所有USB信号和协议。 该线缆提供了一种快速,简单的方法,可将具有3.3伏数字接口的设备连接到USB。

有关FT232H的完整详细信息,功能和增强说明,请参阅FT232H数据表


线缆的数字接口由十根单独的电线组成,这些电线以单极连接器端接,单极连接器可以在公头上相互连接。 线缆数字接口逻辑为3.3伏。
