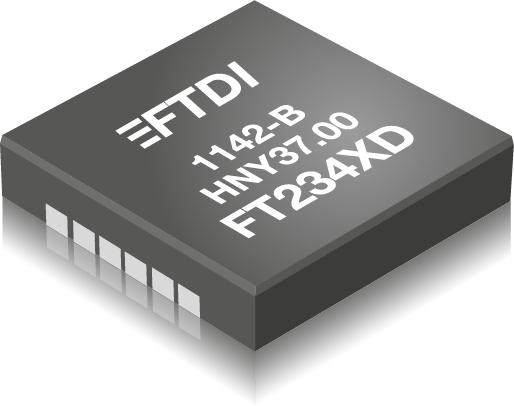

 FT234XD – 全速USB到基本UART

该USB2.0全速芯片提供基本的UART至USB桥接器;采用紧凑型12引脚DFN封装,尺寸为3x3mm。 这一个UAR的数据传输率到3兆Baud,具有低功耗(8mA)。FT234XD包含完整的FT-X系列功能集,包括电池充电检测功能,并可通过UART接口快速方便地将USB添加到系统设计中

 主要硬件特性
  • 单片机USB到异步串行数据传输接口。
  • 整个USB协议都在该芯片上处理,不需要USB特定的固件编程。
  • 集成2048字节 EEPROM 存储器,用于存储设备描述和CBUS I/O配置。
  • 集成时钟发生器,无需外部晶振,并具有时钟输出选项,可实现与外部MCU或FPGA的无缝连接。
  • 数据传输速率为300 baud 到 3 兆baud。
  • 512字节接收缓冲区和512字节发送缓冲区,利用缓冲技术实现高数据吞吐量。
  • FTDI免版税的虚拟COM端口(VCP)和直接(D2XX)驱动程序在大多数情况下免除USB驱动程序开发的要求。
  • 可配置CBUS I/O引脚。
  • 发送和接收LED驱动信号。
  • UART接口支持7或8位数据位,1或2个停止位和奇/偶/标记/空格/无奇偶校验
  • 同步和异步的 bit bang可带RD#和WR#控制信号选项。
  • 电池充电器检测。移动设备可以使用它检测USB端口上是否存在充电器,以便进行更高电流/更快速地对电池充电。
  • 每个芯片都拥有预编程的唯一USB序列号。
  • 支持总线供电,自供电和高功率总线供电的USB配置。
  • 内置+ 3.3V电平转换器,用于USB I/O。
  • 真正3.3V CMOS驱动器输出和TTL输入。
    • (工作电压下降至1V8 通过外部上拉电阻并且耐压到5V)
  • 可配置I/O引脚的驱动电流。
  • 集成上电复位(power-on-reset)电路。
  • 具有UART信号反转选项。
  • 具有UART信号反转选项。
  • 8毫安(典型值)的低工作电流和125微安(典型值)的USB暂停电流。
  • 低USB带宽消耗。
  • 兼容UHCI / OHCI / EHCI主机控制器。
  • USB 2.0全速兼容。
  • 扩展工作温度范围:-40°C 到 85°C
  • 采用12引脚DFN无铅紧凑型封装(均符合RoHS标准)。
产品信息

应用领域
  • USB 到 RS232 / RS422 / RS485转换器
  • 将旧版外设升级到USB
  • 蜂窝式和无绳电话USB数据传输电缆和接口
  • 将基于MCU/PLD/FPGA的设计连接到USB
  • USB音频和低带宽视频数据传输
  • PDA到USB数据传输
  • USB读卡器
  • USB仪器
  • USB工业控制
  • USB MP3播放器接口
  • USB闪存卡读写器
  • 机顶盒PC - USB接口
  • USB数码相机接口
  • USB硬件调制解调器
  • USB无线调制解调器
  • USB条形码阅读器
  • 电池充电器检测。移动设备可以使用它检测USB端口上是否存在充电器,以便进行更高电流/更快速地对电池充电。
授权分销商的库存
相关产品

UMFT234XD - 基于FT234XD USB到基本UART分接模块
UMFT234XF - 基于FT234XD USB到基本UART开发模块

关于这些模块的更多信息,请点击这里
